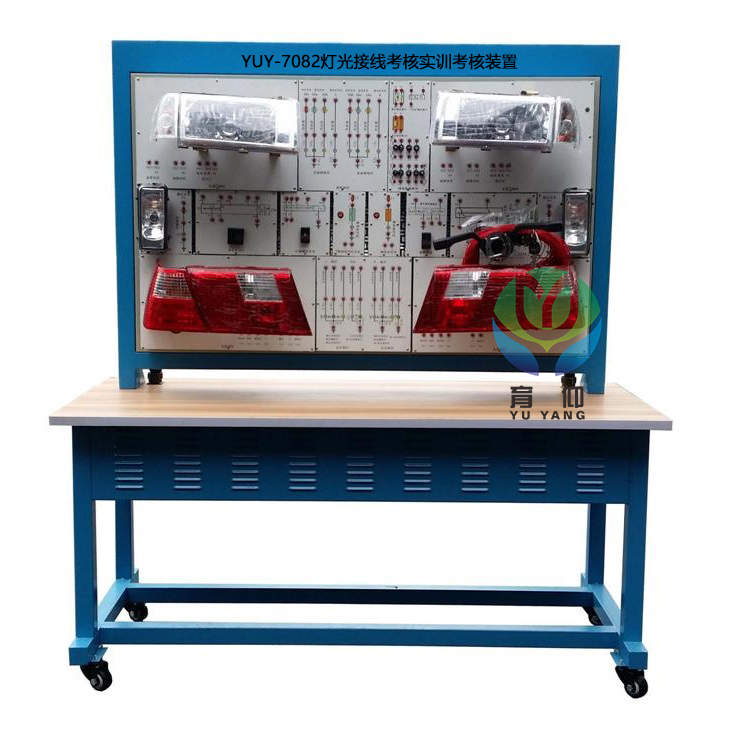

YUY-7082灯光接线考核实训装置
发布时间：2017-11-01 点击次数：次
该设备采用汽车外部灯光系统实物为基础，充分展示汽车外部灯光系统的组成结构和工作过程。
适用于学校对汽车灯光系统理论和维修实训的教学需要。
二、功能特点
1.系统元器件插接好线后，真实可运行的汽车外部灯光系统，充分展示汽车外部灯光系统的组成结构。
2.操纵开关，可真实演示汽车外部灯光系统的工作过程。
3.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；学校学员可直观对照电路图和实物，认识和分析汽车灯光系统的工作原理。
4.示教板面板上安装有检测端子，可直接在面板上检测汽车外部灯光系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
6.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
7.钢木组合结构,美观大方。
三、技术参数
外形尺寸：1600×600×1700mm(长×宽×高)
外接电源：AC 220V±10% 50Hz
工作电压：DC 12V
工作温度：-40℃～+50℃
颜色：7032
钢管：50*50*3mm
实训台面：胶压50mm木制品带光滑表面；
移动脚轮：100*60mm
四、基本配置(每台)
| 序号 | 名 称 | 规格型号 | 单位 | 数量 |
| 1 | 检测控制面板 | 装有各种检测端子，彩色电路图和工作原理示意图; | 套 | 1 |
| 2 | 点火开关 | 个 | 1 | |
| 3 | 组合开关 | 套 | 1 | |
| 4 | 左右雾灯 | 套 | 1 | |
| 5 | 左右前照灯 | 套 | 1 | |
| 6 | 左右转向灯 | 套 | 1 | |
| 7 | 左右小灯 | 套 | 1 | |
| 8 | 左右组合尾灯 | 套 | 1 | |
| 9 | 牌照灯 | 套 | 1 | |
| 10 | 灯光开关 | 套 | 1 | |
| 11 | 危险灯开关 | 套 | 1 | |
| 12 | 倒车灯开关 | 套 | 1 | |
| 13 | 刹车灯开关 | 套 | 1 | |
| 14 | 移动台架(带自锁脚轮装置) |
16000×700×1700mm(长×宽×高) 钢木组合结构 胶压50mm木制品带光滑表面； |
台 | 1 |
| 15 | 故障模拟与排除装置 | 套 | 1 | |
| 16 | 灯光系各类继电器 | 套 | 1 | |
| 17 | 电源变压器及附件 | 套 | 1 | |
| 18 | 漏电保护开关 | 套 | 1 | |
| 19 | 实验插接线 | 套 | 1 |
