电子工艺实训考核装置

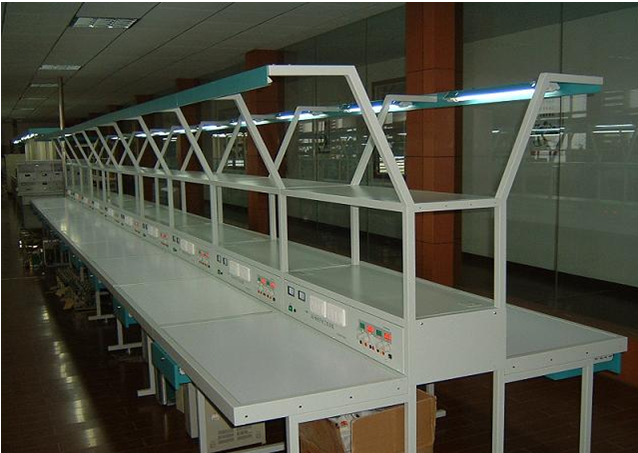

YUYZ-02电子工艺焊接装配生产线
发布时间：2017-11-12 点击次数：次
1.电源： 220V±10% 50Hz
2.环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.容量：＜200VA
4外形尺寸：单个实训台的尺寸为1.6m×1.3m×2m （双面型）,两边工作台面宽度为500mm。
1.实训台
实训台上提供日光灯（用于照明）2个，透明的PVC板4个，可夹放原理图等资料，另外还配备三芯双联暗插座4个、两芯暗插座2个、工具柜2个，工作台面设有绿色防静电桌垫，整个装配线安全可靠。
2.实训线路板（4套/台）表一
| 序号 | 实训线路板 | 能力目标 |
| 1 | 光控音乐门铃 | 了解音乐集成块和光敏三极管的具体应用，熟悉光控音乐门铃的电路结构和工作原理 |
| 2 | 可调式串联型晶体管稳压电路 | 了解复合管的使用，掌握串联可调式稳压电源的结构、工作原理及调试方法。 |
| 3 | 台灯调光电路 | 了解晶闸管和单结晶体管的特性与应用，掌握晶闸管和单结晶体管构成的台灯调光电路的工作原理 |
| 4 | 集成稳压电源 | 了解三端集成稳压电源LM317的接线方法和应用 |
| 5 | 门锁防盗报警器 | 了解与非门电路的实际应用，掌握门锁防盗报警器电路的工作原理 |
| 6 | 调频无线话筒 | 了解振荡电路的工作原理 |
| 7 | 文氏桥振荡器 | 掌握运放741的工作特点及振荡器的工作原理和应用 |
| 8 | 模拟“知了”电子电路 | 掌握多谐振荡器和音频振荡器的工作原理及应用； |
| 9 | 六管超外差式调幅收音机 | 掌握收音机的工作原理及调试方法 |
| 10 | 集成FM收音机 | SMT贴片式元件，电调谐，掌握贴片的焊接方法及工艺要求； |
| 11 | 编码电子锁电路 | 了解CD4011、74LS20、74LS74芯片的应用，掌握编码电子锁电路的工作原理 |
| 12 | 七彩循环装饰灯控制器 | 熟悉七彩循环装饰灯控制器原理，通过安装制作七彩循环装饰灯控制器，使学生进一步熟悉电子电路的制作工艺 |
| 序号 | 名 称 | 数量 | 备注 |
| 1 | MF—47万用表 | 1只 | |
| 2 | 剥线钳 | 1把 | |
| 3 | 尖嘴钳 | 1把 | |
| 4 | 斜口钳 | 1把 | |
| 5 | 大小 + 字螺丝刀 | 各1把 | |
| 6 | 大小-字螺丝刀 | 各1把 | |
| 7 | 镊子 | 1把 | |
| 8 | 剪刀 | 1把 | |
| 9 | 35W烙铁 | 1把 | |
| 10 | 吸锡器 | 1把 | |
| 11 | 放大镜台灯 | 1台 | |
| 12 | 焊锡丝、松香 | 若干 |
