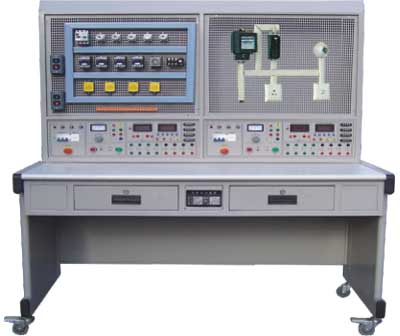

YUYKW-845A网孔型电工技能及工艺实训考核装置(单面、双组)
发布时间:2017-11-06 点击次数:
一、概述:
本装置是电工、模电、数电、电拖实验与技能实训考核有机的结合,做到资源共享一室多用,减少实验实训指导教师人员和基建投入,经济效益显著。在实验台技术,实验内容深度与广度做了较大的改进。实验项目包括电工学、电工原理、模拟电子技术、数字电子电路、电力拖动、电气控制、继电控制等课程,可完成交直流、振荡、磁场电路、运算放大器、整流电路、交直流放大电路、数字逻辑电路、电气控制等电路实验。实验部分采用德国职业教育先进的实验方法:利用九孔通用万能实验板和分立式透明元件盒灵活地组合实验,元器件可重复利用,实验方便,动脑动手能力强。

 价格:12000元/台(不含器材,器材每组2000元)
二、特点:
1、电气控制线路元器件都装在网孔板上,操作方便、灵活、更换快捷、易扩展功能或开展新实训项目。
2、操作台只需三相四线交流电源即可投入使用,占地面积小,节约用房,减少管理人员及基建投资。
3、每组设有电压型电流型漏电保护器,并有单片机自动全程监控实训装置过载或短路,一旦发生即可自动切断电源,故障排除后方可再次启动工作电源。能确保设施和操作者安全。各电源输出均有监视功能,各测量仪表也均有可靠的保护功能。
4、实训台为双组型,两个学生可同时进行实训,电源及保护独立,互不干扰。
三、技术性能:
1、工作电源:三相四线(或三相五线)~380V±5%  50Hz
2、温度:-10℃~40℃,相对湿度<85%(25℃)
3、装置容量:<1.5KVA
4、重量:200Kg
5、外形尺寸:1500mm×750mm×1650mm
四、实训台配备
1、提供线电压380V和相电压220V两种电源,输入、输出有指示灯和电压表指示工作状况。
2、交流仪表
①真有效值智能交流电流表2只
采用美国模拟器件公司生产的新型高性能RMS真有效值转换器,配以高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程,测量范围:0-5A,单片机控制档位自动切换,并有超量程告警、切断电源功能。测量精度为0.5级。具有数据存储与查询功能。
②智能交流功率及功率因数表(多功能)2只
由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路,同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V和5A,能自动判别负载性质(感性显示“L”,容性显示“C”,纯电阻不显示),并可存储测量数据,供随时查阅。
3、两组独立启动,停止按钮各自控制电源的输出,并有急停按钮,每组电源输出有单片机全程监控过载或短路而迅速切断电源,故障排除复位后方可再次启动电源。
4、提供降压启动电阻75Ω/75W六个,能耗制动电阻10Ω/25W二个。
5、提供整流二极管IN5408八只。
6、实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板。配有抽屉和元器件储存柜。
五、参考实训项目
1.电工布线工艺实训
2.两个开关控制一盏灯线路训练
3.声控开关控制白炽电路训练
4.二地控制一盏灯电路训练
5.三地控制一盏灯电路训练
6.日光灯线路接线训练
7.单相电度表直接安装接线
8.单相电度表经电流互感器安装接线
9.室内照明电路安装训练
10.配电板安装训练
11.交流负载电功率的测量
12.三相异步电动机直接启动控制
13.三相异步电动机接触器点动控制线路
14.三相异步电动机接触器自锁控制线路
15.三相异步电动机Y/△自动控制线路
16.用倒顺开关控制三相异步电动机正反转线路
17.接触器联锁的正反转控制线路
18.按钮联锁的三相异步电动机正反转按钮线路
19.双重联锁的三相异步电动机正反转按钮线路
20.三相异步电动机多地控制
21.工作台自动往返控制线路
22.三相异步电动机串电阻降压启动控制线路
23.三相异步电动机能耗制动控制线路
六、参考实训项目所需元器件清单(每组配备清单)
注:本装置每台需配两套元器件,用户也可自行购买。
序号 名    称 型号与规格 数  量
1 单相电度表 DD862-2 1
2 单相闸刀开关 HK8 1
3 拉线开关 4A/250V 1
4 平灯头 6A/250V 2
5 园形插座 T3-10 1
6 电流互感器 LQG-0.5 1
7 墙壁开关座   2
8 声控开关 118-B30 1
9 低压断路器 DZ108-20/10 1
10 螺旋式保险盒 RL1-15/3A 3
11 直插式保险盒 RT14-20/2A 2
12 交流接触器 CJX2-0910 3
13 辅助触头 F4-22 3
14 热继电器 R16B-20/3 1
15 通电延时时间继电器 ST3PA-B/380V(0-60S) 1
16 时间继电器座 PF-083A 1
17 3H铁壳按钮   2
18 行程开关 LX9-222 2
19 行程开关 LX9-001 2
20 倒顺开关 K03-15 1
21 日光灯管 Y210RR25/10W 1
22 镇流器 13W 1
23 日光灯座   2
24 接线端子排 JF5-2.5/5 5
25 G形导轨   1
26 走线槽   2米
27 螺丝   90
28 螺丝刀   2
29 尖嘴钳   1
30 剥线钳   1
31 三相鼠笼异步电动机 380V/Y/△180W 1
