YUY-LY51自动消防报警喷水灭火系统实训装置
发布时间:2017-11-11 点击次数:
一、系统概述
“自动消防报警喷水灭火系统实训装置”依据《自动喷水灭火系统设计规范》相关标准设计,该系统具有喷水灭火系统典型结构,能够完成火灾探测,火灾报警,现场灭火、消防联动报警主机的控制及设置等演示性实训项目,同时还能清楚的展示喷淋灭火系统的典型设备构成和系统工作原理,通过该装置的操作学习,学生可以对楼宇中喷水灭火系统的结构有一个全面的了解,掌握建筑物内部主要灭火设备的应用,熟悉楼宇中湿式报警阀、各类探测器、智能型输入输出模块、火灾显示盘、水流指示器、压力开关等设备的结构和原理,熟悉灭火系统的控制原理和工作过程。
系统能进行各种模拟火灾和报警联动操作演示、系统的设置、联动编程、线路设计、联网、线路及设置故障的判断及排除等实训。
它适用于学习《建筑灭火系统》、《楼宇给排水系统》、《楼宇消防控制系统》等专业课的中职业院校的实训教学。
二、系统特点
1.具有试验性喷淋启动功能,当自动控制系统出现故障时,可手动启动喷淋泵
2.联动性大型消防报警主机,可实现火灾报警及灭火联动。
3.喷水模型框架和水箱等主要部件全部使用不锈钢器件,保证不生锈、不易老化
4.喷淋泵等关键设备分别采用国内优质品牌,稳定型强
5.湿式报警阀、水流指示器、压力开关、报警主机、现场模块等设备全部通过国家强制性产品认证
三、技术参数
1.输入电源:三相四线~380V±10%  50Hz
2.环境温度:+4℃~+45℃
3.装置容量:<4kVA
4.外形尺寸:
模型:1800mm×720mm×1800mm
控制系统:800mm×600mm×1800mm
5.安全保护:具有漏电自动保护装置
四、实训项目
1.系统结构与设备认识
2.喷淋灭火系统仿真软件安装与使用
3.喷淋灭火系统伺应状态操作
4.喷淋灭火系统调试
5.火灾探测与火灾报警
6.喷淋灭火操作
7.喷淋系统系统综合操作训练
8.报警控制器、短路隔离器、联动接口模块的的安装与连接
9.火灾显示盘的安装、连接与使用
10. 各种火灾探测器的安装与连接
11.智能输入、输出模块、声光报警器、报警按钮的安装与连接
12.元件地址编码设置
13.系统的管理操作
14.系统的数据查询操作
15.设备启停操作
16.单点操作
17.联动编程
18.线路故障的判断与处理
19.程序设置错误的判断与纠正
20.设计并安装一个简易应用系统
21.喷淋灭火系统与消防报警系统联动
五、基本配置
1.豪华型电脑桌
铝木结构,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观;电脑桌还设有四个万向轮(带锁紧功能),便于移动和固定,有利于实训室布局。
2.灭火控制柜
2.1火灾报警控制器(联动型)
(1) 采用192×64点阵液晶显示,可同屏显示4行12列汉字信息
(2) 可以现场编辑总线设备的区、层、状态、类型、安装位置等信息
(3) 256条事件记录,记录控制器运行中的各种事件,可随时查阅
(4) 可以现场编辑联动公式
(5) 2个总线回路,可连接254个现场器件
(6) 1个 RS485 通讯口,用于同火灾显示盘、设备操作盘、灭火控制盘进行通讯,可接16台火灾显示盘;2台设备操作盘;4台(8区)灭火控制盘
2.2火灾显示盘
火灾显示盘通过 RS485 通讯总线与火灾报警控制器联网,实时显示本楼层的各种事件信息,使本楼层的工作人员能够及时、准确地了解本楼层的消防事件,从而迅速地采取相应措施。
2.3输入模块、控制模块
输入模块主要用于压力开关等信号检测,控制模块主要用于控制排烟阀、送风阀、卷帘门等设备。
2.4联动盘现场接口
(1)三线控制,接线部分简洁方便,轻松实现启停回答功能;
(2)两种输出控制方式可供选择,电平输出和脉冲输出。
2.5手动报警按钮
火灾发生时,按下有机玻璃片,按钮的火警灯点亮,同时向控制器发出火警信号;
2.6消防栓按钮
火灾时按下压片控制器报警,点亮火警指示灯(红),同时输出一组外控空接点,启动消防泵时,接入启泵回答信号,启泵指示灯点亮(绿色),复位时,滑下滑动盖,按下复位按钮。
2.7声光报警器、警铃
现场发生火灾接到控制信号后,发出强烈的声音警报信号,以达到提醒现场人员注意的目的。
2.8电子编码器
完成现场设备的编码、设备类型与灵敏度的更改等功能。

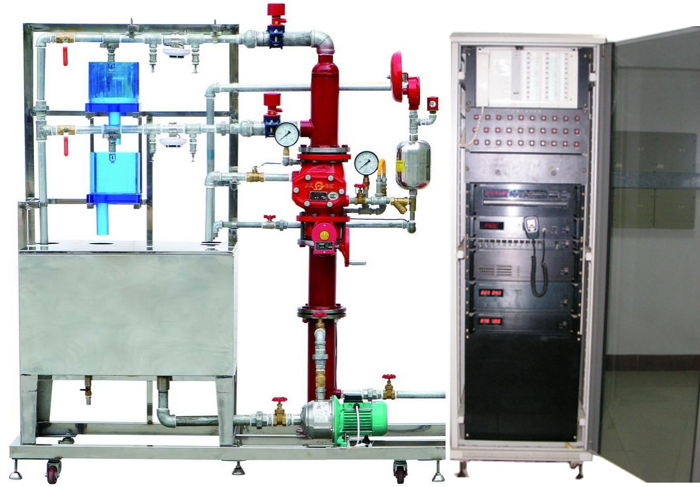

3.喷淋灭火系统模型
模型框架和水箱等主要部件全部使用不锈钢器件,保证不生锈、不易老化,可以模拟两层大楼喷淋灭火系统;模型系统主要由喷淋水泵、气压罐、湿式报警阀、水力警铃、延时器、压力开关、水流指示器、封闭式喷头、试验阀、火灾探测器、火灾报警器等典型喷水灭火设备构成,能生动模拟大楼内水灭火系统的典型结构。
喷淋水泵:数量1台   功率 550W    扬程:30米  流量:8立方米/小时
稳压泵:数量1台  功率750W
湿式报警阀:数量1台  口径:Ф100mm  额定工作压力1.2MPa
玻璃球喷头:数量4个   68℃温级
水流指示器:数量1个  灵敏度15L-37.5L/min
感烟探测器:1个
感温探测器:1个
可燃气体探测器:1个
上述消防类设备全部全部通过国家强制性产品认证。
4.监控软件
配备监控系统软件。
