YUY-LY50建筑电气与智能化实践教学模拟楼层
发布时间：2017-11-11 点击次数：次

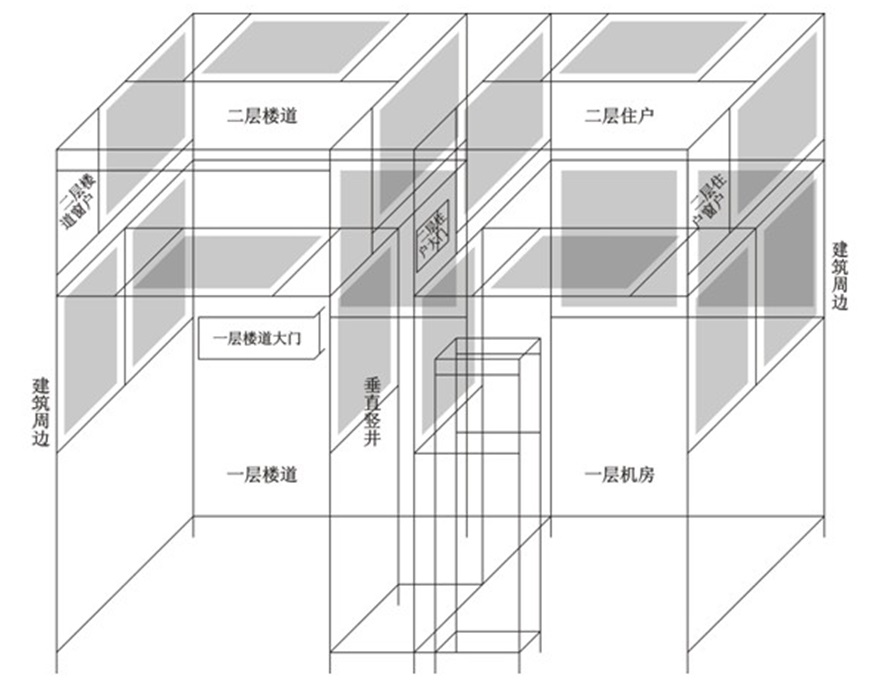

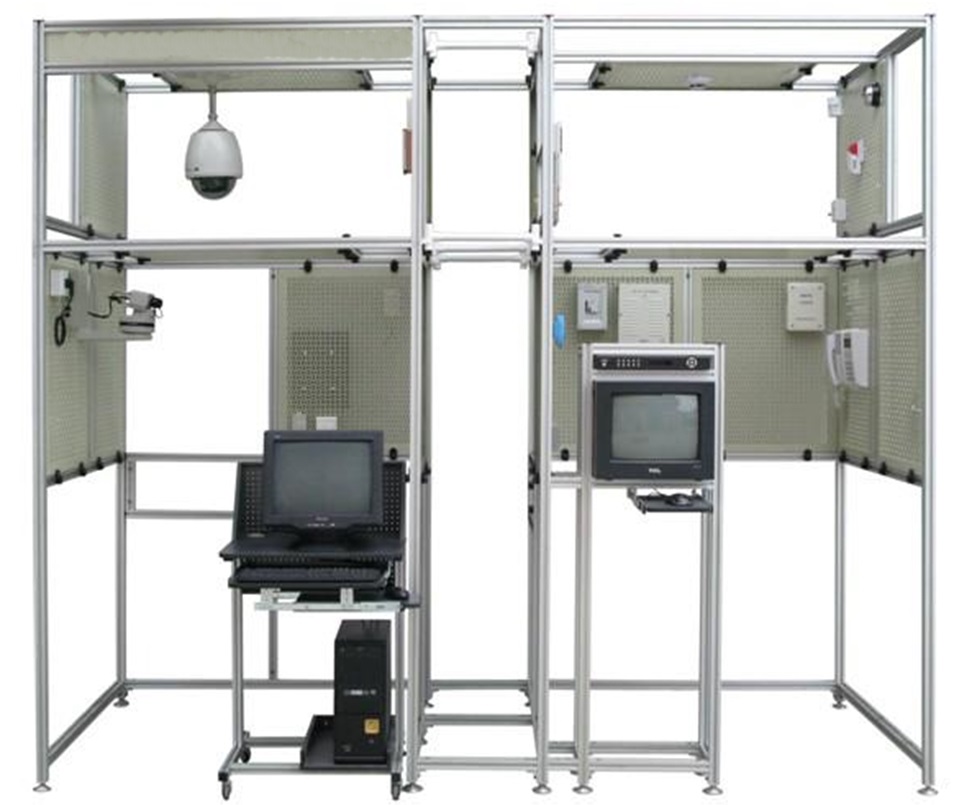

“建筑电气与智能化实践教学模拟楼层”是由1台铝合金支架和17块网孔板搭建而成的两层模拟楼宇建筑，分别模拟一栋楼宇建筑的一层机房、一层楼道、一层楼道大门、二层楼道、二层楼道窗户、二层住户、二层住户大门、二层住户窗户、垂直竖井和建筑周边。房间提供正反面侧墙和顶墙的安装范围，可在上面安装各种楼宇智能化器件；同时还提供房间大门和窗户，可在上面安装电插锁、电磁锁、门磁和窗户防盗探测器等器件，实现智能建筑各类系统的安装与运行，如“对讲门禁及室内安防系统”和“闭路电视监控及周边安防系统”等。相比于单层模拟楼层，两层模拟楼层需要考虑智能建筑的多楼层结构关系，除了能够培养学生的工程施工能力外，更能够培养其工程设计能力与工程创新能力，符合高等院校的实践教学需求。
器件的安装方式与实际工程一致，使用自攻螺丝与网孔板用膨胀固定件的配合，学生在模拟墙体的一边便可单独完成器件的固定；布线方式可选择通过线槽布明线（网孔板正面）或通过理线环布暗线（网孔板反面）。
2、外形尺寸
铝合金支架尺寸：3010mm×1305mm×2550mm（长×宽×高）
网孔板尺寸：750mm×600mm×35mm（长×宽×高）
3、主体配置
| 序号 | 器件名称 | 数量 | 单位 | 备注 |
| 1 | 铝合金支架 | 1 | 台 | 设备主体配置 |
| 2 | 网孔板 | 17 | 块 | |
| 3 | 计算机移动推车 | 1 | 台 | |
| 4 | 圆钢凳 | 1 | 张 | |
| 5 | 人字梯 | 1 | 把 | |
| 6 | 配电箱 | 1 | 个 | |
| 7 | 单相漏电保护开关 | 1 | 个 | |
| 8 | 储物架 | 1 | 台 | |
| 9 | 网孔板用膨胀固定件 | 500 | 个 | |
| 10 | 理线环 | 100 | 个 | |
| 11 | 紧固件、线材及专用工具 | 1 | 批 | |
| 12 | 单相三位三级排插 | 3 | 个 | |
| 13 | 单相一位二级插座 | 2 | 个 | |
| 14 | 单相一位三级插座 | 3 | 个 | |
| 15 | 明装86底座 | 7 | 个 | |
| 16 | 18V直流开关电源 | 1 | 个 | 对讲门禁及室内安防子系统 |
| 17 | 12V直流开关电源 | 1 | 个 | |
| 18 | 门前铃 | 1 | 个 | |
| 19 | 室内分机 | 1 | 台 | |
| 20 | 电插锁 | 1 | 把 | |
| 21 | 警铃 | 1 | 个 | |
| 22 | 被动红外空间探测器 | 1 | 个 | |
| 23 | 感烟探测器 | 1 | 个 | |
| 24 | 燃气探测器 | 1 | 个 | |
| 25 | 门磁开关 | 1 | 对 | |
| 26 | 求助按钮 | 1 | 个 | |
| 27 | 层间分配器 | 1 | 个 | |
| 28 | 室外主机 | 1 | 台 | |
| 29 | ID卡 | 4 | 张 | |
| 30 | 电磁锁 | 1 | 把 | |
| 31 | 电磁锁控制器 | 1 | 个 | |
| 32 | 开门按钮 | 1 | 个 | |
| 33 | 联网器 | 1 | 个 | |
| 34 | 管理中心机 | 1 | 台 | |
| 35 | 通讯转换模块 | 1 | 个 | |
| 36 | 通讯电缆 | 1 | 条 | |
| 37 | 对讲门禁监控管理软件 | 1 | 套 | |
| 38 | 彩色监视器 | 1 | 台 | 闭路电视监控及周边安防子系统 |
| 39 | 硬盘录像机 | 1 | 台 | |
| 40 | 硬盘 | 1 | 个 | |
| 41 | 交换机 | 1 | 个 | |
| 42 | 网络跳线 | 1 | 条 | |
| 43 | 网络视频监控管理软件 | 1 | 套 | |
| 44 | 变速球 | 1 | 台 | |
| 45 | 一体机芯 | 1 | 台 | |
| 46 | 枪型摄像机 | 1 | 台 | |
| 47 | 自动光圈镜头 | 1 | 个 | |
| 48 | 室内全方位云台 | 1 | 台 | |
| 49 | 智能解码器 | 1 | 个 | |
| 50 | 红外摄像机 | 1 | 台 | |
| 51 | 摄像机支架 | 1 | 个 | |
| 52 | 拾音器 | 1 | 个 | |
| 53 | 主动红外对射探测器 | 1 | 对 | |
| 54 | 被动红外幕帘探测器 | 1 | 个 | |
| 55 | 声光警号 | 1 | 个 |
4、实践项目
(1)认识和熟悉各种楼宇智能化器件
(2)各种墙体器件的对应区域位置安装
(3)电插锁、电磁锁和门磁等门上器件的安装和调试
(4)掌握对讲门禁及室内安防系统的结构和原理
(5)对讲门禁及室内安防系统的接线、布线和调试
(6)对讲门禁监控管理软件的操作与事故演习
(7)基于两层楼层的对讲门禁及室内安防系统的系统结构项目设计
(8)掌握闭路电视监控及周边安防系统的结构和原理
(9)闭路电视监控及周边安防系统的接线、布线和调试
(10)网络视频监控管理软件的操作与事故演习
基于两层楼层的闭路电视监控及周边安防系统的系统结构项目设计
