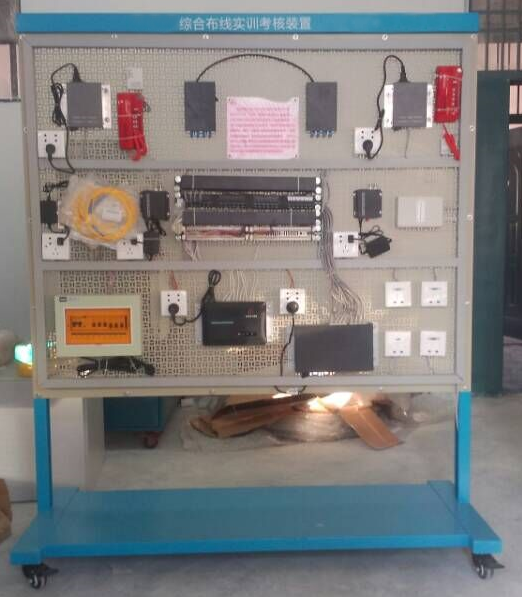

一、设备配置参数
1、设备应有开放式网孔开型台架、网络设备、高级喷塑钢型材支架、网孔挂板、电源控制器、单口面板、双口面板、双口面板、超五类非屏蔽RJ45插座模块、超五类非屏蔽RJ11插头、超五类非屏蔽RJ45插头、光纤插座（SC）、光纤插座（LC）、插座模块面板支架、超五类24位RJ45插座、管理线盘、光纤分线盒（4芯）、托架、光纤跳线、语音跳线、数据跳线、光纤适配器、110式100回线高频接线模块盘、IDC语音模块、五类1对UTP线缆、五类25对UTP电缆、110型接线工具、交换机、光纤收发器、网络测试仪、实训考核系统、辅材及工具等组成。
2、能够使学生完成设备与信息盘间的安装与布线、进线水平间子系统的敷设及建筑物子系统中光缆的敷设等项目，并可通过垂直子系统对系统进行拓展，综合其它管理级别的设备，从而掌握其根本技术要点。
3、电源：AC220V±5%、具有漏电保护
4、外形：1580㎜×680㎜×1900㎜。
二、完成的训内容
1.了解设备间子系统实践；
2.了解工作区子系统实践；
3.了解管理区子系统实践；
4.了解配线区子系统实践
5.了解干线（垂直）子系统实践
6.了解水平子系统实践
7.了解干线子系统实践；
8.网络评测与连接实践；
9.门禁的接线
10.考勤的接线
11.独立模块的独立认识、接线；
12.数据模块、语音模块、光纤模块制作实践；
13.数据、语音安装调试实践；
14.数据、语音通信、交换传输实践；
15.系统整合的接线、设置、操作和演习
16.交换机、光纤收发器网络测试仪的实践
三、主要设备列表

序号	名称	型号	数量	单价
1	实训屏	1580*680*1800	1
2	光纤插座（SC）		4个
3	光纤插座（SC）		4个
4	光纤收发器		1套
5	光纤适配器		1套
6	110式100回线接线模块盘		1个
7	五类1对UTP线缆		5米
8	网络配线架		1套
9	五类4对UTP电缆		5米
10	交换机	H3C	1台
11	IDC语音模块		20个
12	六类非屏蔽RJ45插座模块		20个
13	管理线盘		1个
14	开放式标准机架		1台
15	网络测试仪		2个
16	视频光端机		1套
