用于模块化的建立不同的过程自动化实验，包括基础的电力供应和供水用罐和泵
产品特点
模块化培训系统，提供介绍过程自动化的基础；
大框架组件预装基本模块；
配件可供选择范围广泛：工艺应用模块，传感器，执行器，控制器，PLC等等。
软件进行数据采集，操作控制和参数设置可选购。
技术说明

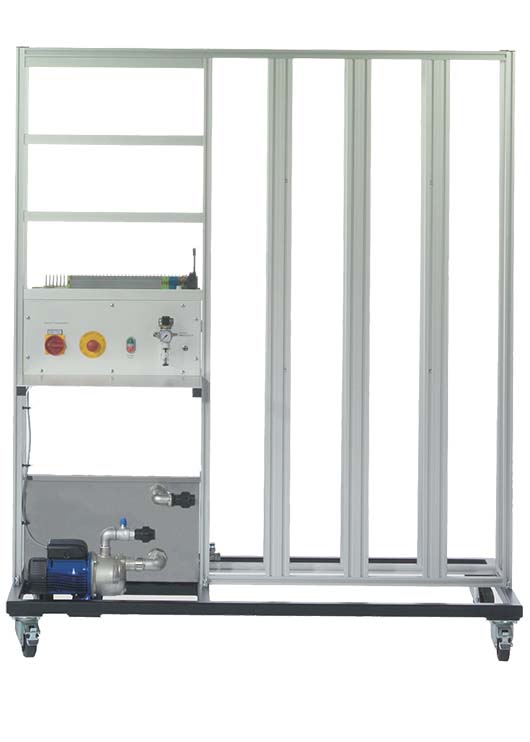

连同其广泛的配套部件，对装置基本模块提供了一种模块化，高度灵活和开放式设计系统通过实验的方式学习过程自动化的基础。在面板预装附件组件。基础模块提供所需的各种实验组件，组件快速和安全安装的框架。它包括：供水用罐和泵，用于电源以及连接，维护单元的开关柜，和压力调节器用于外部压缩空气供给。
连接起来的测量和控制电缆和生产线，以及连接到电力供应，形成了演习计划的关键要素。除了涉及纯技术系统学习内容，教学目标的关键环节是预先策划，修改，测试，调试和优化。
当两个或三个学生在培训体系作为一个整体协同工作学习的最佳实现。
仪表和控制软件（ZYRT450.40）与PROFIBUS DP（ZYRT450.41）的接口模块是作为附件提供，这能够将被显示的关键过程变量和将要执行的控制功能。
该结构良好的教学材料阐述了基本原理，并提供循环渐进的实验指南。
学习目标/实验
加上配套部件，下面的学习内容和练习都是可能的；
-策划不同的工艺应用及施工；
-规划建设不同的自动化解决方案的控制系统；
-熟悉工业自动化组件，如控制器，PLC上，致动器和测量装置的设计，功能和行为；
-自动处理应用程序的调试和优化；
-决策过程连接（通过管道/软管），连接了电力供应和仪表和控制元件；
-使用ZYRT450.40软件数据采集，系统控制和参数设置的基本原则。
技术数据
不锈钢储罐：75L；
离心泵
-最大压头：20m；
-最大流量：5,4m³/h；
-功耗：370W；
24VDC供电组件；
尺寸和重量
长宽高：1650x850x1950mm；
重量：约压120kg。

YUY-RT450.01液位模块控制系统

连同其它组件，这是用于设置了一个液位控制环路的主要元件
产品特点
在构建液位控制环路的主要元素
技术说明

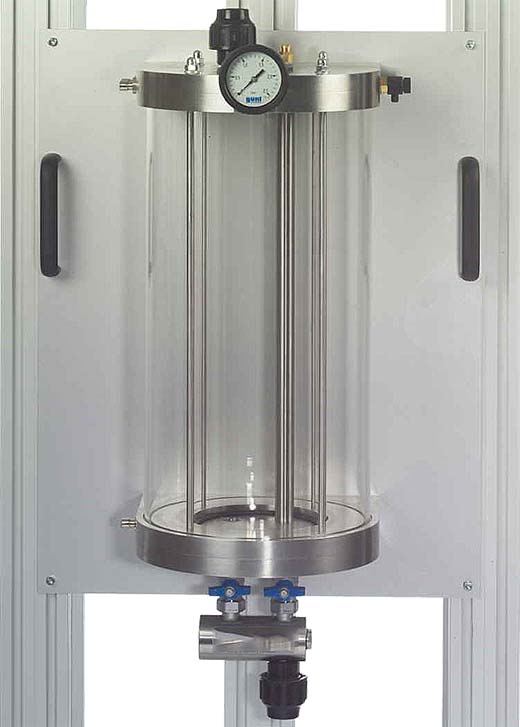

对YUY-RT450.01由一个透明塑料级罐为原则元件，并使用水作为工作介质。罐是密封的，如果所有水龙头和阀都关闭的方式。这使得能够以在内部压力下的罐进行实验。为安全起见，该槽装有一个安全阀和封闭在一个透明的塑料保护套。罐包括管件的压力传感器的附接（YUY-RT450.31）或水平传感器（YUY-RT450.35）。它安装基础模块YUY-RT450的控制阀（如YUY-RT450.21）和控制器（YUY-RT450.10）完成控制回路。
学习目标/实验
-建立一个液位控制环路；
-不同的传感器用于液位测量的比较；
-液位控制对滞留空气缓冲；
-液位/流量串级控制（采用YUY-RT450.02）；
技术数据
罐
-容量：最大7L；
-灌装液位：最大475mm；
-工作压力：最大2bar；
压力表：0...2,5bar；
安全阀：1...4bar可调；
尺寸和重量
长宽高：510x330x800mm；
重量：约30Kg；

YUY-RT450.02流量模块控制系统

连同其它组件，这是用于设置一个流量控制环路的主要元件
产品特点
建设一个流量控制回路主要元素。
技术说明
对YUY-RT450.02由一个转子流量计为元件，并使用水作为工作介质。的阀可用于调节流动阻力，从而改变被控系统的流动性。
这个控制系统的主要优点是，转子流量计允许由故障造成或响应于控制动作中流量的所有变化是直接观察。
一个控制回路，用于流控制的实验被设定为利用所述基本模块YUY-RT450，控制阀（YUY-RT450.2x），对YUY-RT450.10控制器和传感器（如YUY-RT450.34）。
学习目标/实验
-设置流量控制回路最多；
-不同的传感器流量测量的比较；
-水平/流串级控制（采用YUY-RT450.01）。
技术数据
转子流量计：0...2,5m³/h。
尺寸和重量
长宽高：250x180x700mm；
重量：约10Kg；

YUY-RT450.03压力模块控制系统

连同其它组件，这是用于设置了压力控制回路的主要元素
产品特点
在构建压力控制回路主要元素；
快速安装到YUY-RT450模块化面板组件的基本模块。
技术说明
对YUY-RT450.03受控系统模块是一个型号的附加装置准备安装的元件。与其它模块化控制部件一起更能使具有不同特征的压力控制系统，以构建和调查。
该面板安装在基座模块YUY-RT450的框架上。YUY-RT450.03包含两个钢制压力容器，并与压缩空气为工作介质进行操作。每罐装配有压力计和安全阀。一个罐还有排水阀。两个容器可以配备一个压力传感器。罐由一阀互相连接，因此可串联连接。这使得有可能代表第一和第二阶的压力控制系统。
在YUY-RT450基础模块供应受控系统模块，其工作压缩空气。气动软管快速接头连接所有模块的压力控制回路。
学习目标/实验
-策划，安装，测试，优化和评估压力控制回路用不同的目标和组件；
构建一个一阶压力控制系统；
构造一个二阶压力控制系统；
-设计不同的仪器仪表和控制元件和功能；
-工业控制工程的技术术语和符号；
-实际操练：实施过程和信号线；
-调试过程工程系统和故障排除。
技术数据
压力罐
-容量：3L；
-工作压力：最大6bar；
-压力计：0...10bar；
安全阀：可调节至最大10bar；
尺寸和重量
长宽高：510x175x600mm；
重量：约15Kg；

YUY-RT450.04 温度模块控制系统

连同其它组件，这是用于设置了温度控制环路的主要元件
产品特点
在构建一个温度控制回路主要元素
快速安装到YUY-RT450模块化面板组件的基本模块
技术说明
对YUY-RT450.04受控系统模块是一个型号的附加装置准备安装的元件。与其它模块化控制部件一起更能使具有不同特征的温度控制系统，以构建和调查。
该面板安装在基座模块YUY-RT450的框架上。受控系统模块的主要元素是：电动加热器安装在管的部分,和一个板式换热器之间的初级和二级水回路。所述加热器可以由开关控制器进行操作，因此作为控制回路致动器或者可以在连续工作作为一个纯能量源。在操作中作为连续控制器，具有加热器作为能量源两个不同的阀（气动或电动）的选择，可作为在初级电路的致动器。
为安全起见，该加热器设有恒温器装置，以保护它免受干运行。一次回路（带加热器）由管道与YUY-RT450基本模块连接供水，而二次回路需要实验室的供水进行冷却。可能是逆流或平行流冷却。实验室供水的连接是通过快速接头和软管。
学习目标/实验
-策划，安装，测试，优化和评估温度控制回路用不同的目标和组件；
-设计不同的仪器仪表和控制元件和功能；
-工业控制工程的技术术语和符号；
-实际操练：实施过程和信号线；
-调试过程工程系统和故障排除。
技术数据
板式换热器
-塔板数：20；
-传热面：0,72m²；
-流量：最大 3m³/h；
加热器采用温控器和干运转保护
-输出功率：2KW；
-温度限制由恒温器：65℃；
在温度计加热器出口：0...100℃；
尺寸和重量
长宽高：510x200x650mm；
重量：约20Kg。
