化工工艺,化工工程实训装置
YUY-CE310供给装置的化学反应器
发布时间：2017-11-18 点击次数：次
产品特点
供应单元对各种反应器（YUY-CE310.01 - YUY-CE310.06）；
与电导率测量皂化反应，以确定转化率；
反应物的预热。
技术说明
该反应器是一个化学生产设施的核心元件。在反应器中起始物质（反应物）相互反应，以形成新的物质（产品）。反应器具有保障反应过程的条件为最佳。这主要涉及在反应器中的温度。根据需求使用不同类型的反应器。
YUY-CE310作为6不同反应器的供应单元。要被检查的反应器，安装到供给单元和由2个销保持在适当位置。快速接头使反应器与供给单元容易连接。
为反应器的连续运行，双罐将反应物配置在实验装置中。供应单元和反应器是液压经由软管连接。软管都配备了方便的附件快速接头。两个泵输送的两种反应物进入反应器。在反应器中反应物的停留时间可通过泵的转速来调节。在反应器中，反应物反应以形成产物。为产品提供一个附加的槽和附加泵。
供应单元配备有加热水回路与泵，罐和加热器，以控制在反应器内的温度。冷水回路可以从WL110.20冷水机组供给。
用复合传感器测量反应器中电导率和温度。控制柜包含了必要的控制，在不同反应器启动搅拌器。
在控制柜上数字显示测量值。同时，它们也可以被直接传递给通过USB PC机在那里他们可以与包括在交货范围内的数据采集软件进行分析。
该结构良好的教学材料阐述了基本原理，并提供循环渐进的实验指南。
学习目标/实验
以用反应器（YUY-CE310.01 - YUY-CE310.06）结合使用：
-学习不同的反应器类型的设计和操作；
-根据转化；
反应器类型；
在反应器中停留时间；
温度；
浓度；
-皂化反应的基本原理；
-确定的停留时间分布。
技术数据
蠕动泵反应物；
-最大流量：120ML/min；
-附软管：8.0x4.8mm；
蠕动泵产品
-最大流量：240mL/min；
- 附软管：8.0x4.8mm；
水泵
-最大流量：10L/min；
-最大压头：30μm；
-电源消耗：120W；
暖气
-电源消耗：3000W
罐
-反应物：2X2.5L；
-产品：5L；
-加热水：8L；
测量范围
-电导率：0...100mS/cm；
-温度：0〜60℃；
-速度蠕动泵：1X0...100 min-1。
尺寸和重量
长宽高：1150x630x630mm；
重量：约80Kg。
YUY-CE310.01连续搅拌反应釜
罐连续或间歇操作搅拌机，加热线圈和溢流
产品特点
搅拌反应釜，用于连接到供给单元YUY-CE310；
透明材料，观察过程；
恒温运行；
反应器体积可调；
在皂化反应测定的转换。
技术说明
搅拌罐反应器可连续或不连续运行。不连续操作的搅拌罐反应器主要用于如果要生产的产品的数量是小的或反应很慢。连续搅拌釜式反应器能可靠生产大批量的产品具有稳定的质量。
YUY-CE310.01是一个设备系列，使实验用不同反应器类型的一部分。与供给单元YUY-CE310相结合，有可能检查一个搅拌罐反应器中的连续和不连续操作的功能和行为。供应单元YUY-CE310具有加热水回路以及所有必要的连接，泵，反应物罐和产物罐。
YUY-CE310.01被安装到供给单元和由2个销保持在适当位置。快速接头使反应器与供给单元容易连接。
在连续操作中，供给单元对两个泵输送的反应物进入反应器。甲搅拌器确保均匀的混合物，从而提高了反应物的直接接触。该产品是由反应物的反应而形成的。产物和未转化的反应物的混合物离开反应器通过溢流并被输送到供应单元的罐。
溢出的高度是可变的。反应器体积，因此可调节的。在反应器中反应物的停留时间是经由供给单元上的泵的速度来调节。在搅拌釜反应器A腔底部用作热交换器以检查对反应温度影响。
在搅拌釜反应器中的转化率是通过测量电导率来确定。一个组合电导率/温度传感器被包括在YUY-CE310电导率和温度分别数字显示在所述供应部的开关柜上。此外，该测量值可以采集与数据采集软件（包含在YUY-CE310）进行处理。
学习目标/实验
-皂化反应的基本原理；
-转换取决于：
停留时间；
温度；
浓度。
技术数据
搅拌槽反应器
-外径：110mm
-内径：100mm
-高度：约120mm
-音量可调：270...750mL
高速搅拌器：约330min-1
尺寸和重量
长宽高：约440x250x320mm
重量：约10Kg
YUY-CE310.02管式反应器
管线圈作为反应管在水浴中连续反应操作
产品特点
管式反应器，用于连接供应单元YUY-CE310 ；
透明材料，观察过程；
在皂化反应测定的转换。
技术说明
管式反应器连续地操作的反应器。它们使经济生产大批量的产品具有稳定的质量。
YUY-CE310.02是一个设备系列，使实验用不同反应器类型的一部分。与供给单元YUY-CE310相结合，有可能检查一个管式反应器的功能和行为。供应单元YUY-CE310具有加热水回路以及所有必要的连接，泵，罐有反应物和产物罐。
YUY-CE310.02被安装到供给单元以及由2个销保持在适当位置。快速接头使反应器与供给单元容易连接。
所述供给单元采用两个泵分别输送反应物通过各喷嘴进入反应器。该喷嘴出口位于一个T型件以这样的方式使两种反应物在该T型件的中心混合。该混合物进入螺旋状管，其中两种反应物发生反应。产物和未转化的反应物的混合物离开管并被输送到供应单元的罐。
在管状反应器中的反应物的停留时间是经由供给单元上的泵的速度来调节。该管也位于水浴。水浴被连接到供给单元，其使用户能够检查对于反应温度的影响的采暖用水回路。
在管状反应器中的转化率是通过测量电导率来确定。包括一个组合电导率/温度传感器。
YUY-CE310电导率和温度数字显示在供给单元的开关柜。此外，该测量值可以采集与数据采集软件（包含在YUY-CE310）进行处理。
学习目标/实验
-皂化反应的基本原理；
-转换取决于：
停留时间；
温度；
浓度。
技术数据
管式反应器
-内径：约6mm
-反应器容量：约280ML
-材料：PA
水浴
-内径：约132mm
-外径：140mm
-容量：约2L
-材料：PMMA
尺寸和重量
长宽高：约440x250x430mm
重量：约11.5kg
YUY-CE310.03搅拌槽罐系列
三个搅拌罐反应器串联连接和处理延迟
产品特点
串联搅拌罐连接到供应单元YUY-CE310；
透明材料，观察过程；
在皂化反应测定的转换可能每个阶段；
恒温运行。
技术说明
串联搅拌槽内，正如其名为串联连续搅拌釜反应器。它们比单个搅拌槽反应器更高的转换。串联搅拌槽内灵活的过程控制的温度以及停留时间可分别设定为每个单独的反应器中。
YUY-CE310.03是一个设备系列，使实验用不同反应器类型的一部分。与供给单元YUY-CE310相结合，有可能检查系列的功能和搅拌罐的行为。供应单元YUY-CE310具有加热水回路以及所有必要的连接，泵，罐有反应物和产物罐。
YUY-CE310.03被安装到供给单元以及由2个销保持在适当位置。快速接头使反应器与供给单元容易连接。
在连续3级操作，供给单元采用两个泵输送反应物进入第一反应器。甲搅拌器确保均匀的混合物，从而提高了反应物的直接接触。该产品是由反应物的反应而形成的。产物和未转化的反应物的混合物离开反应器通过溢流，然后输送到两个另外的相同的反应器一个接一个。经由供给单元2进一步蠕动泵的中间输送的发生。传输发生在供给单元采用一个槽中的第三反应器之后。
在反应器中反应物的停留时间是经由供给单元上的泵的速度来调节。在各个反应的转化率是通过测量电导率来确定。一个组合电导率/温度传感器包括在内。电导率和温度分别数字显示在该供应部的开关柜。
此外，该测量值可以采集与数据采集软件（包含在YUY-CE310）进行处理。
学习目标/实验
-皂化反应的基本原理；
-转换在每个反应器中取决于：
停留时间；
温度；
浓度。
技术数据
3反应堆
-外径：每个80mm
-内径：每个70mm
-高度：每个140mm
-反应器容量：每个约350ML
高速搅拌器：约3倍330min-1
测量范围
-电导率：0...100mS/cm
-温度：0〜60℃
尺寸和重量
长宽高：约440x250x350mm
重量：约14kg
YUY-CE310.04连续搅拌反应釜
带搅拌器和热交换器等温或绝热反应皂化杜瓦容器
产品特点
连续搅拌反应釜，用于连接到供给单元YUY-CE310；
透明材料，观察过程；
恒温运行；
在皂化反应测定的转换。
技术说明
不连续操作的搅拌罐反应器主要用于如果要生产的产品的数量是小的或反应很慢。
YUY-CE310.04是一个设备系列，使实验用不同反应器类型的一部分。与供给单元YUY-CE310相结合，有可能检查一个连续搅拌罐反应器的功能和行为。供应单元YUY-CE310具有加热水回路以及所有必要的连接，泵，罐有反应物和产物罐。
YUY-CE310.04被安装到供给单元以及由2个销保持在适当位置。快速接头使反应器与供给单元容易连接。
供给单元将反应物在开始预热。在此之后，反应物输送到搅拌槽反应器。甲搅拌器确保均匀的混合物，从而提高了反应物的直接接触。在等温操作，在搅拌釜反应器中的腔室底部用作热交换器以检查对该反应温度影响。
在搅拌釜反应器中的转化率是通过测量电导率来确定。一个组合电导率/温度传感器被包括在YUY-CE310电导率以及温度分别数字显示在供给单元采用开关柜上。此外，该测量值可以采集与数据采集软件（包含在YUY-CE310）进行处理。
学习目标/实验
皂化反应的基本原理；
测定反应速率常数；
测定温度的依赖性；
反应速率常数；
-转换取决于：
反应时间；
温度；
浓度；
技术数据
反应器：
-外径：110mm；
-内径：100mm；
-高度：140mm；
-容量：约750mL；
高速搅拌器：约330min-1；
尺寸和重量
长宽高：约440x250x320mm；
重量：约10kg。
YUY-CE310.05活塞流反应器
连续操作的管式反应器;固定床玻璃球
产品特点
*活塞流反应器，用于连接供电单元YUY-CE310
*连续运行
*固定床，玻璃球
*透明材料，观察的过程
*恒温运行
*在皂化反应测定的转换
技术说明
活塞流反应器是管式反应器及被连续操作。它们允许分析在特定条件下的化学反应。
YUY-CE310.05是一种装置系列，使实验用不同反应器类型的一部分。与所述供给单元YUY-CE310相结合，在连续操作中有可能检验活塞流反应器的功能和行为。供应单元YUY-CE310具有加热水回路以及所有必要的连接，泵，反应物罐和产物罐及供应单元YUY-CE310与WL110.20冷水机组合，可以冷却反应器。
YUY-CE310.05被安装到供给单元，由两个管脚固定就位。快速接头使反应器至供应单元易于连接。
在连续操作中，供应单元的两个泵输送反应物进入反应器。固定床用玻璃球致使流过该反应器的整个横截面。由反应物的反应而形成该产品。通过上端产物和未转化的反应物的混合物离开反应器。将混合物通过一个附加的蠕动泵输送到供应单元的罐。
在反应器中反应物的停留时间是经由供单元上的泵速度来调节。
在活塞式流动反应器中的转化率是通过测量电导率来确定。一个组合电导率/温度传感器被分别在YUY-CE310供应部的开关柜数字显示电导率及温度。此外，该测量值可以用数据采集软件采集（包含在YUY-CE310）进行处理。
学习目标/实验
-皂化反应的基本原理
-连续运行
-转换具体取决于
停留时间
温度
浓度
-停留时间分布
技术数据
活塞流反应器
-内径：40mm
-高度：400mm
-材料：玻璃
水浴
-内径：70mm
-容量：约0.4L
-材料：有机玻璃
尺寸和重量
长宽高：约440x250x530mm
重量：约15Kg

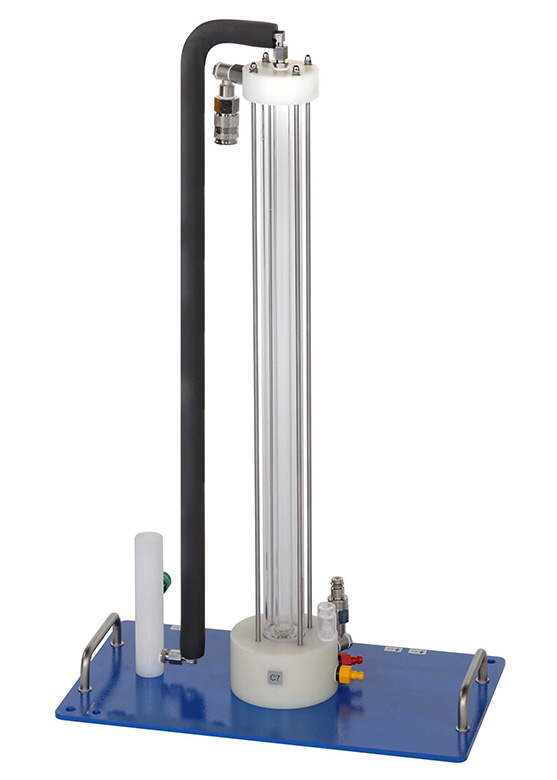

YUY-CE310.06层流反应器
连续操作的管式反应器
产品特点
层流反应器，用于连接到供给单元YUY-CE310；
连续运行；
透明材料，观察过程；
恒温运行；
在皂化反应测定的转换。
技术说明
反应器与层流是管式反应器并连续地操作。它们允许定义流动条件与特征停留时间分布下的化学反应分析。
YUY-CE310.06是一个设备系列，使实验用不同反应器类型的一部分。与供给单元YUY-CE310相结合，有可能检查以连续操作层流反应器的功能和行为。供应单元YUY-CE310具有加热水回路以及所有必要的连接，泵，罐有反应物和产物罐。与WL110.20冷水机和供应单元的YUY-CE310组合，也可以冷却反应器。
YUY-CE310.06被安装到供给单元和由2个销保持在适当位置。快速接头使反应器与供给单元容易连接。
在连续操作中，供给单元在两个泵输送该反应物进入反应器。由于维度和可以体积流动，形成层流。该产品是由反应物的反应而形成的。后通过上端的特定停留时间产物和未转化的反应物的混合物离开反应器。将混合物通过一个附加的蠕动泵输送到供应单元的罐。
在反应器中反应物的停留时间是经由供给单元上的泵的速度来调节。
在层流反应器中的转化率是通过测量电导率来确定。一个组合电导率/温度传感器被包括在YUY-CE310电导率和温度分别数字显示在供给单元采用开关柜上。
此外，该测量值可以采集与数据采集软件（包含在YUY-CEE310）进行处理。
学习目标/实验
-皂化反应的基本原理；
-连续运行；
-转换取决于：
停留时间；
温度；
浓度；
-停留时间分布。
技术数据
层流反应器：
-内径：15mm；
-高度：600mm；
-材料：玻璃。
水浴
-内径：45mm；
-容量：约0.45L；
-材料：PMMA。
尺寸和重量
长宽高：约440x250x750mm；
重量：约10kg。
