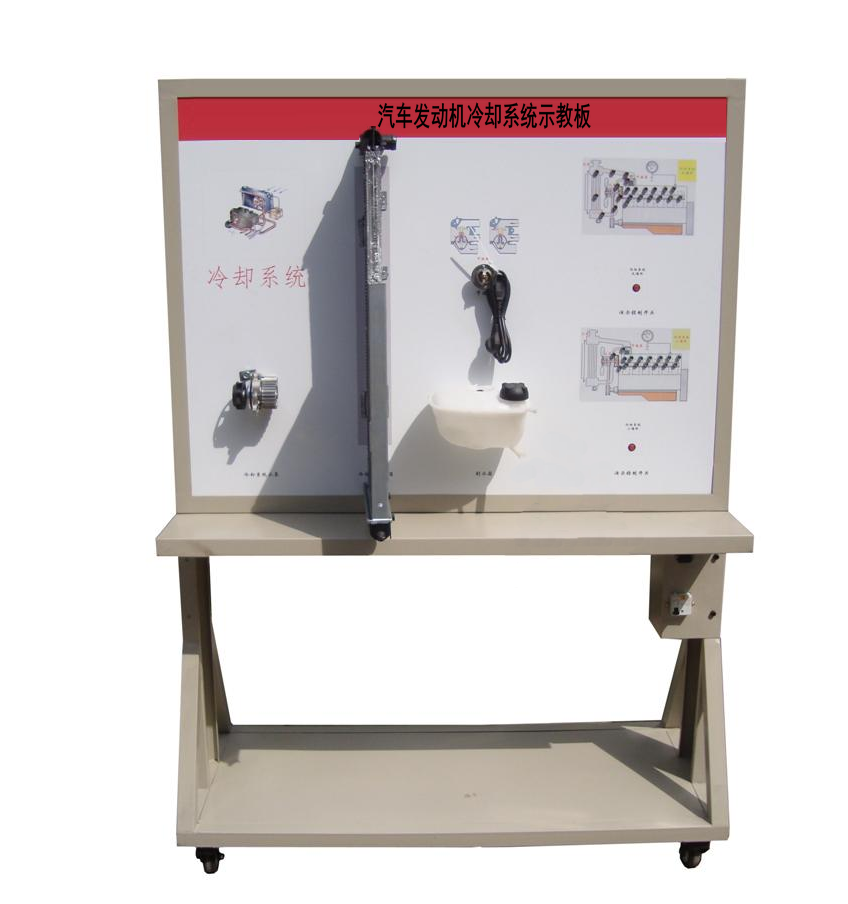

汽车发动机冷却系统示教板，汽车发动机冷却系统
发布时间：2017-06-15 点击次数：次
该汽车发动机冷却系统示教板设备采用汽油发动机总成进行解剖处理，全面展示发动机冷却系统的内外结构(各部件齐全，剖面位置合理)。并辅以彩色发动机冷却系统结构原理图，可有效增强教学效果。
适用于中高等职业学校和培训机构对发动机冷却系统的结构，工作原理等动态教学演示需求。
本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点
1.对冷却各关键部位(如：水泵、节温器等)进行解剖处理，各剖面喷涂不同颜色，全面展示发动机冷却系统的内外结构。
2.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照发动机冷却系统结构原理图和实物，认识和分析发动机冷却系统的工作原理。
3.示教板面板上安装有不同颜色的LED灯，通过LED灯顺序闪烁方式，可动态演示冷却液在大循环、小循环和混合循环中的流向。
示教板面板上安装有检测端子，可直接在面板上检测冷却风扇系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
4.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、检测仪器等。
5.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
三、技术规格
外形尺寸（约）：1240×600×1700mm(长×宽×高)
外接电源：AC 220V±10% 50Hz
工作电压：DC 12V
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置(每台)
| 序号 | 名 称 | 规格型号 | 单位 | 数量 |
| 1 | 检测控制面板 |
装有各种检测端子以及彩色结构原理图 （面板：1200*900*4mm) |
套 | 1 |
| 2 | 点火开关 | 个 | 1 | |
| 3 | 水泵总成 | 台 | 1 | |
| 4 | 节温器 | 只 | ||
| 5 | 冷却电子风扇 | 个 | 1 | |
| 6 | LED灯动态冷却演示系统 | 套 | 1 | |
| 7 |
移 台架(带自锁脚轮装置) |
1240×600×1700mm(长×宽×高) | 台 | 1 |
