工程制图是工程界的语言,工程制图是理工科主要的技术基础课.如何更快地培养学生的空间思维能力,更有效地掌握绘图基本功,这是广大师生多年愿望。

该制图教学配套系统,可以创建一个理想的,清新的制图环境与学习气氛,有利于教学计划的顺利实现与教学质量的提高。
本系列包括:学生制图桌、教师演示台、高亮度投影仪、活动转椅及教学桌。
其中学生制图桌经过多年的改进，现具有实用方便，配备齐全，轻巧大方，坚固耐用，拆装方便等特点。
桌面可调节倾角、工作台下面抽屉供放学习资料工具书等。
学生桌规格：110*62*73cm(YUY-Ⅰ、Ⅲ型) 140*46*73cm(YUY-Ⅱ型) 教师桌规格：153*90*80cm
本系列教学设备经使用后，深受广大师生欢迎，改变了以往上下课搬图板或绘图没有图板，在寝室随处画等现象，大大提高了绘图效率，改善了图画质量，全面提高教学质量。
对于非机、非土类专业，因为仅使用二号以下的图幅，故可选用小号制图桌，这样占地面积相应减小，附件也适当减少。

塑钢木绘图制图桌配置表

序号	名称	规格	材料	说明	配置数
1	制图桌身	900（+150× 620× 830	优质双贴面三聚氰胺板	E1级	1张
2	制图桌架	支撑面270× 35× 700，上下横架为580× 50	壁厚≥0.7钢板折制，装饰塑料板材镶嵌	制图桌专用塑钢脚	2只
3	多功能升降机（本公司研制产品）	500×400×50（双架）	壁厚≥0.8，25×25方管	升降角度0-90°，双架方管，金属摇柄，D14梯螺杆，0-90°全行程	1套
4	工具抽屉	左为420× 110× 310右为220× 110× 310	E1级16毫米三聚氰胺双贴面板。350毫米静音滑轨。深度43毫米。		2只
5	可调脚子或ABS防潮脚垫	D50× H30	包塑金属杆	2厘米可调节范围	4只

下述自配或代配标准方案：

序号	名称	规格	材料	说明	配置数目
6	绘图板	900×600			1张
7	丁字尺	L：900			1把
8	精密绘图工具	一套4-6件	金属		1套
9	量角板	L：100	有机塑料		1件
10	曲线板	L：250	有机塑料		1张
11	三角板	L：350	有机塑料		1张
12	三棱比例尺	L：300			1个
13	万能几何制图版	L：170	有机塑料		1张
14	不锈钢擦图片	L：90	不锈钢		1张
15	美工刀				1把
16	绘图铅笔				5支

下述自配或者代配高级方案：

序号	名称	规格	材料	说明	配置数
6	绘图板	900×600	专用		1张
7	丁字尺	L：900			1把
8	精密绘图工具	一套9件	金属		1套
9	量角板	L：100	有机塑料		1件
10	曲线板	L：250/150	有机塑料	250 150 各一	2张
11	多用斜边三角板	L：350	有机塑料	1140航天制图	1张
12	三棱比例尺	L：300		8930航天制图	1个
13	万能几何制图版	L：170	有机塑料	962型 航天制图	1张
14	画圆模版	L：220	有机塑料	70122航天制图	1张
15	电工制图模版	L：190	有机塑料	航天制图	1张
16	不锈钢擦图片	L：90	不锈钢		1张
17	美工刀				1把
18	绘图铅笔				5支
19	山型夹1	L：400			1个
20	山型夹2	L：100			2个

　
YUY-Ⅱ型工程制图实训室设备

　
YUY-Ⅱ型工程制图实训室设备
教师桌配备仪器和工具
1、 120cm丁字尺
2、 120×90cm零号绘图板
3、 精密绘图仪器（12件）
4、 高亮度书写投影仪
5、 投影薄膜
6、 银幕
7、 制图基本技能挂图（16张）
8、 活动转椅
9、 机械制图模型（38件）
除上述8项外，教师桌另配备学生桌所配备的仪器4—13项
学生桌配备仪器和工具
1、 60cm丁字尺
2、 60×45cm二号绘图板
3、 精密绘图仪器（5件）
4、 25cm曲线板
5、 30cm多用斜边三角板
6、 美工刀
7、 三棱比例尺
8、 多功能模板
9、 大圆弧
10、 不锈钢多用擦图片
11、 画圆模板
12、 绘图铅笔（5支）
13、 81A绘图笔
YUY-Ⅰ型工程制图实训室设备

一.概述:
工程制图课是工程界的语言，工程制图是理工科主要的技术基础课。如何更快地培养学生的空间思维能力，更有效地掌握绘图基本功，这是广大师生多年愿望。
YUY制图教室配套系列，可以创造一个理想的、清晰的制图环境与学习气氛，有利于教学计划的顺利实施与教学质量的提高。本系列包括：学生制图桌、教师演示台、高亮度投影仪活动转椅及教学桌。
其中学生制图桌经过多年的改进，具有实用方便，配备齐全，轻巧大方，坚固耐用，拆装方便等特点。
二．主要特点
桌子右面可入置仪器、工具，下面抽屉供学习资料、工具书等。
教师用的演示桌，除上课时供操作投影仪使用外，主要用于辅导学生时现场批改作业及示范教学之用。
本系列教学设备经使用后，深受广大师生欢迎，改变了以往上下课搬图板或绘图没有图板，在寝室随处画等现象，大大提高了绘图效率，改善了图面质量，全面提高教学质量。
本系列教学设备不但适用于制图教学，也同样适用于继课程的设计及毕业设计。
对于非机，非土类专业，使用2号以下的图幅，可选用小号制图桌，这样占地面积相应减小，附件也适当减少。本系列制图除适用于大中专、技校以及各类职业学校外，各设计科研单位及工厂企业的技术部门均可使用或稍加改进使用。
各桌配置如下：
（一）学生桌配置： 规格110*62*73cm
（1）90cm丁字尺
（2）90*60cm一号绘图板
（3）精密绘图仪器（5件一套）
（4）25cm曲线板
（5）30cm多用斜角三角板
（6）美工刀
（7）三棱比例尺
（8）多功能模板
（9）大圆弧
（10）不锈钢多用擦图片
（11）画圆
（12）绘图铅笔（5支一套）
（13）81A212绘图笔
(14)学生凳PVC凳面，钢管凳身，可伸降
(15)YUYZT-55型基本速成模型
（二）老师桌配置： 规格153×90×80 cm
（2）120×90cm零号图板
（3）精密绘图仪器（12件一套）
（4）高亮度书写投影（1台）
（5）投影薄膜（一盒）
（6）银幕（一幅）
（7）制图基本技能挂图（一套16张）
（8）滑动转椅（一张）
（9）25cm曲线板
（10）30cm多用斜角三角板
（11）美工刀
（12）三棱比例尺
（13）多功能模板
（14）圆弧模板
（15）不锈钢多用擦图片
（16）画圆
（17）绘图铅笔（5支一套）
（18）81A212绘图笔
（19）配YUYZT-55型基本速成模型一套

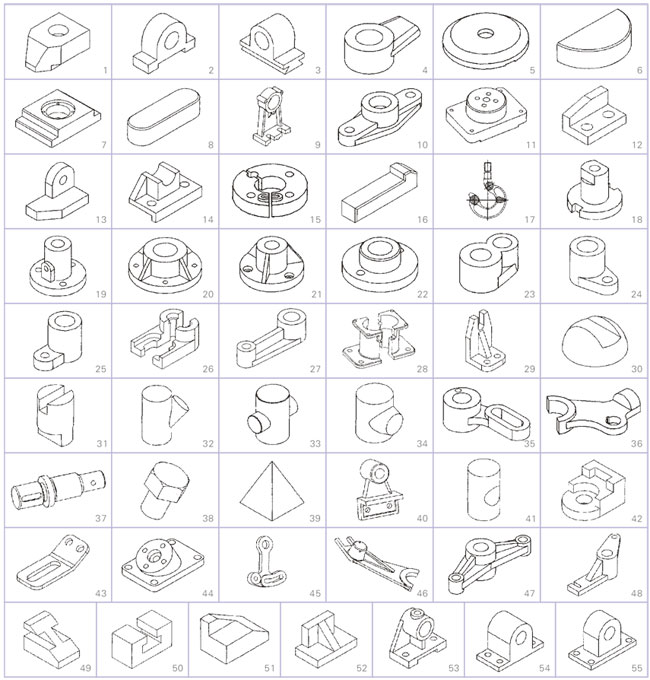

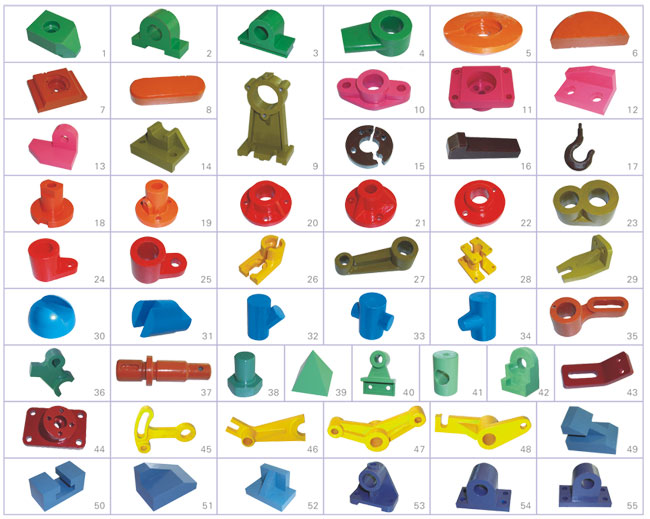

基本速成制图模型
基本速成制图模型是根据劳动出版社和机械工业出版社《机械制图》专业教材精选具有代表性的各种机械零(部)件图样制成配有立体图(剖视图)的标准模型。基本速成制图模型实践性较强,是培养学生利用投影法基本原理,培养认识图解并分析空间几何问题的知识,提高学生空间想象和形象思维以及绘制和阅读零、部件等图样的综合能力。该产品具有明显的代表性和经济性,是学生入手一份不可多得的实用性制图模型。
