维修电工实训装置，初级维修电工实训装置
发布时间：2017-06-15 点击次数：次

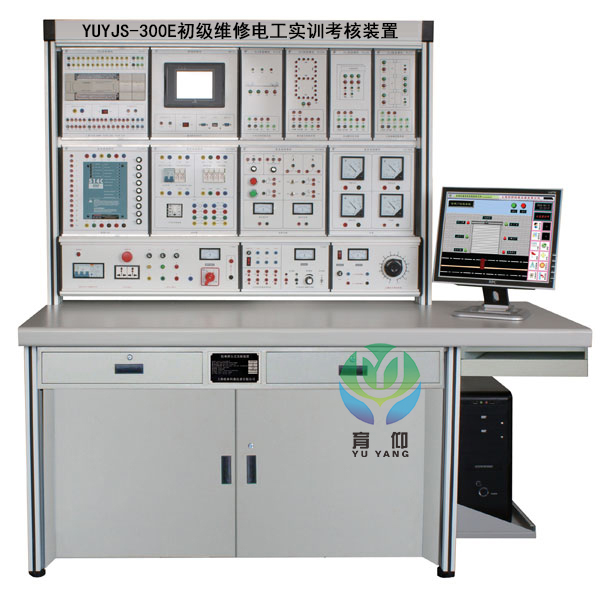

“YUYJS-300E初级维修电工实训考核装置”是根据国家职业资格鉴定操作技能鉴定程序化方案研制生产的，可对《初级维修电工技术》系列教材中列出的基本技能、电气控制技术、电气控制故障分析和电子技术进行实际操作，从而使学生的操作技能得到提高。该实验装置不仅可供学生学习锻炼，更是维修电工技能实训与考核的理想设备。
2、特点
初级维修电工实训考核装置装置的主要结构由实验台、可拆分式模块、实验挂箱、防尘式实验屏桌子组成，主体为铝合金材料。（专利产品）
实验台采用铝合金材料，模块采用可拆分结构，功能无限扩展，有利于专业升级，功能递增。（专利产品）
实验挂箱采用铝合金材料，定位采用隐藏导轨结构，真正做到面板无磨损，确保使用寿命，装卸十分方便。（专利产品）
实验屏为铝合金材料，具有内置照明外部防尘功能，延长使用寿命，增加美感度。专利产品）
电源控制由两种可选，手动控制和无线遥控控制。
3、技术性能
输入电源：三相四线(380V±10％ 50HZ)
环境温度：–10℃－+40℃
相对湿度：＜85％(25℃)
海拔高度：＜4000m
装置容量：＜1.5KVA
外型尺寸：1650×660×1740mm
4、实验项目
1）初级维修电工实训考核装置基本技能
装两地控制一盏白炽灯并有一个插座的线路
安装一只高压汞灯，选用线材并接线。
安装直接式单项有功电能表组成的量电装置。
安装经电流互感器接入单项有功电能表组成的量电装置。
三相异步电动机定子绕组引出线首尾端判断及接线。
中、小型异步电动机测试及检修。
交流接触器的拆装、检修及调试。
空气阻尼式时间继电器的改装及检修。
2）电气控制故障分析
异步电动机星三角控制线路故障检查及排除。
异步电动机正反转控制线路故障检查及排除。
Z3040型摇臂钻床电气控制线路故障检查及排除。
M7130型平面磨床电气控制线路故障检查及排除。
3）电气控制技术
延时启动延时停止控制线路安装及调试。
Y-△降压起动控制线路安装及调试。
双速电动机自动加速控制线路安装及调试。
异步电动机正反转控制线路安装及调试。
异步电动机反接制动控制线路安装及调试。
两台电动机顺序起动、顺序停转控制线路安装及调试。
工作台自动往返控制线路安装及调试。
异步电动机串电阻起动控制线路安装及调试。
4）电子技术实训模块
安装调试单相半波整流、电容滤波、稳压管稳压电路。
安装调试单相桥式整流、电容滤波、稳压管稳压电路。
安装调试镍铬电池充电电路。
安装调试直流电源并测量三极管静态工作点。
