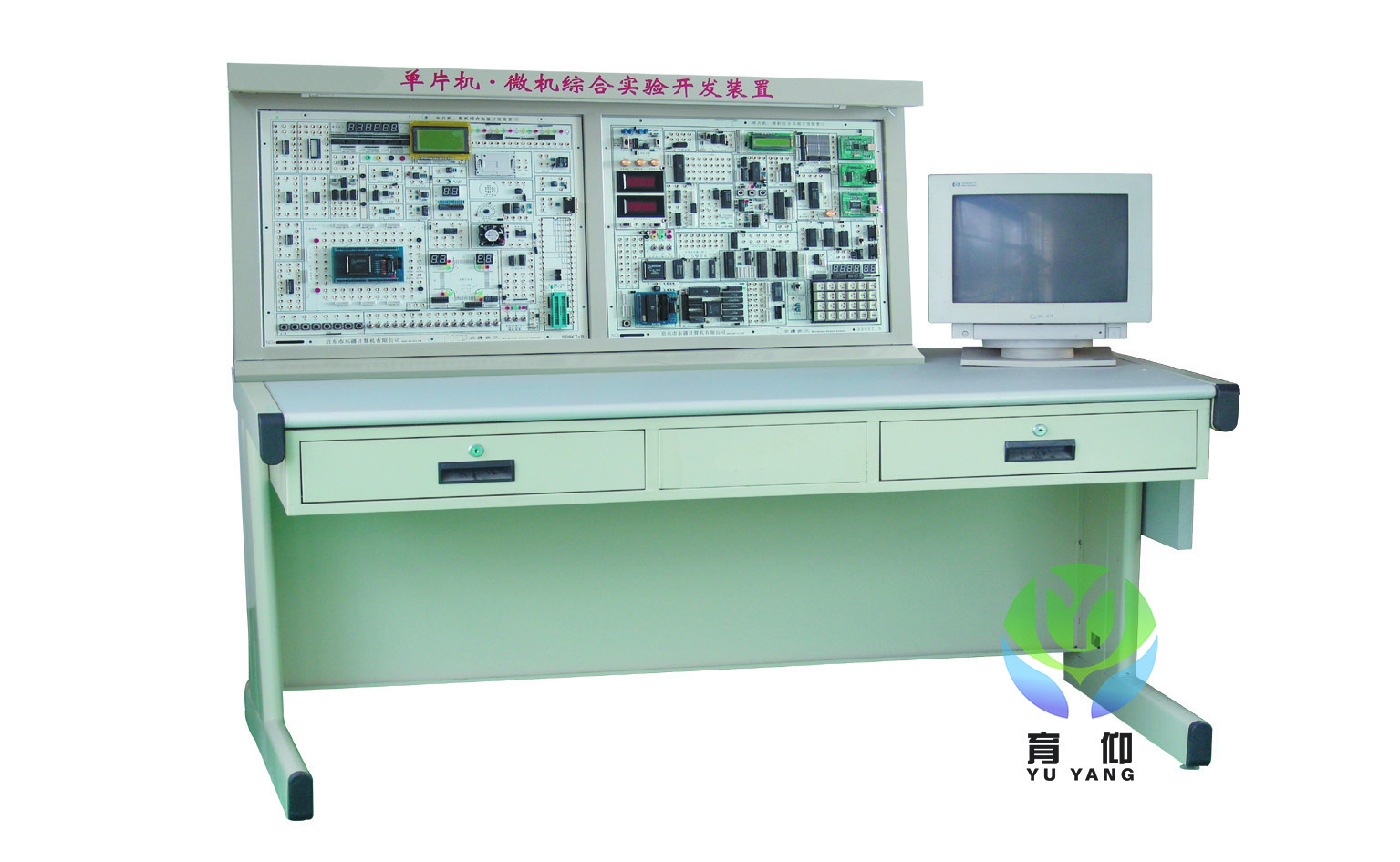

YUY-598KT是一套台式多功能单片机·微机·CPLD／FPGA综合实验开发装置(简称系统),该系统在598K+实验系统的基础上,结合现代电子技术的需要,增设了许多新型实用接口、单片机通信、控制技术,通过本系统可完成单片机(51/196)、微机(8086)、EDA等学科的原理接口实验和应用,为单片机·微机实验室提供综合实验平台, 同时也能满足“一体化教学”需求，对“单片机”课程的实验项目及“单片机课程设计”进行操作，能为教师开发新实验或进行科学研究工作提供理想的实验环境。
一、系统组成：
硬件：
（1）仿真器与单片机微机系统扩展：51/96单片机仿真器，89S52CPU卡，80C196 CPU卡，8088CPU，64K程序存储器，64K数据存储器，开放式4*6键盘电路，开放式6位动态数码管显示电路，配有串口通信方式。
（2）输入/ 输出：128*64 LCD图文电路，字符式1602 LCD，16*16 LED点阵电路，6位静态数码管显示电路，十六位乒乓开关，八位按钮开关，十六位逻辑电平显示，8MHZ时钟与分频，单脉冲发生器，ISP在线下载接口，PWM电路，VGA接口，IC-8、IC-14、IC-16、IC-20、IC-28、IC-40（锁紧）等集成电路插座。
（3）常用接口芯片：8155、8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、8237、8259、RS232/485、看门狗MAX813L、74LS138等；
（4）控制对象：小直流电机闭环控制、步进电机、温度闭环控制、压力、继电器、电子音响喇叭、IC卡读写、语音录放(含话筒、喇叭)、十字路口交通灯模型等；
（5）新型实用接口电路：数字温度18B20、串行DA（TL5615）、串行AD（TL549）、I2C日历钟（PCF8563）、AT24C02、LM331（V/F）、串行EEPROM（AT93C46）、红外线遥控收发、USB2.0总线接口isp1581、CAN总线控制器SJA1000、CAN总线收发器TJA1050T、网络芯片RTL8019AS等。
（6）EDA接口：配置EDA下载板和相应IO接口，支持altera、lattice、xilinx三家公司CPLD/FPGA芯片实验开发。
（7）信号源、仪表：
配备函数信号发生器,提供三角波、正弦波、方波三种信号输出，信号频率2HZ～90KHZ可调，幅度VPP为10V连续可调。
配备液晶显示、量程自动切换的电压、电阻表：具有数据保持功能
电压测量范围：-50V ∽ +50V
电流测量范围：0A ∽ 4A
电阻测量范围：0 ∽ 40MΩ
配备50MHz液晶显示数字频率计
提供固定脉冲分频信号：1HZ、4HZ、8HZ、64HZ、256HZ、1KHZ、8KHZ、500KHZ、1MHZ、4MHZ、6MHZ、12MHZ、24MHZ。
软件：
系统配置Win7/10/xp等操作平台的单片机、微机仿真调试软件，支持汇编、C51、C语言编译、调试；单片机在线下载软件等。
电源：
系统内置高性能直流稳压电源、漏电断路器。
机箱：
为台式机，由控制屏和实验桌组成，控制屏有两大块的490cm*420cm双面印刷线路板组成, 系统内置直流稳压电源和漏电断路保护器。
二、主要特点
（1）系统自动识别CPU：598KT是集51、96、8088三大系列CPU于一体的三合一实验系统，内置51/96单片机仿真器和8088实验系统。该系统以8088实验系统作为基板，自成一体，可单独作为8086微机原理和接口实验使用，也可分别叠插51或96CPU卡，构成51/96单片机实验开发系统，结构紧凑，资源充分共享，无总线开关切换，自动识别CPU的类型。
（2）高性能仿真器：实验仪内置51/96通用单片机仿真器，64K数据空间、64K程序空间全部开放，不占用CPU资源，采用双CPU模式，仿真CPU和实验CPU独立运行，软件提供单步、断点、暂停、全速运行等调试功能。也可选配Keil-C仿真器51K-CPU-KEIL，支持Keil-C软件。在线仿真、在线编程下载，自动识别,无需开关切换，用户CPU资源全部开放,可支持总线仿真和IO口仿真(P0,P1,P2,P3)。
（3）实验开放性：实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。
（4）二次开发：主机板留有系统总线接口，通过单片机仿真器调试用户系统。
（5）在线下载：不需编程器，可直接烧录AT89S5X单片机。
（6）二种工作方式：一是联PC机运行，在与上位软件联机的状态下，实现各种调试和运
行的操作；二是脱机运行，系统配有管理监控，在无仿真器状态下，系统自动切换到脱机管理状态，用户可轻松调用EPROM中的实验程序完成实验。
（7）支持EDA开发：实现EDA、单片机、微机三合一实验需求。
（8）闭环控制：对温度、转速等控制对象实行PID自动控制。
三、实验项目
51实验部份
软件实验
（1）清零程序；
（2）拆字程序；
（3）拼字程序；
（4）数据区传送子程序；
（5）数据排序实验；
（6）查找相同数据个数；
（7）无符号双字节快速乘法子程序；
（8）多分支程序；
（9）脉冲计数实验；
（10）电脑时钟实验。
硬件实验
（1）P1口亮灯实验；
（2）P1口转弯灯实验；
（3）P3.3口输入，P1口输出实验；
（4）工业顺序控制实验；
（5）8255 A、B、C口输出方波实验；
（6）8255 PA口控制PB口；
（7）8255控制交通灯；
（8）简单I/O扩展实验；
（9）A/D0809转换实验；
（10）D/A0832转换实验；
（11）8279键盘显示实验；
（12）通用打印机实验；☆
（13）微型打印机打印字符、曲线、汉字实验；☆
（14）日历时钟DS12887控制实验；☆
(15)  I2C储存卡读写实验；
（16）语音芯片ISD1420控制实验（录音）；
（17）语音芯片ISD1420控制实验（放音）；
（18）继电器控制实验；
（19）步进电机控制；
（20）8253方波实验；
（21）小直流电机调速实验；
（22）16*16 LED点阵显示实验；
（23）128*64 LCD液晶显示实验；
（24）8250可编程异步通讯接口实验（自发自收）；
（25）8251可编程通讯接口实验（与PC机）；
（26）单片机RS232/485串行发送实验（双机通讯）；
（27）单片机RS232/485串行接收实验（双机通讯）；
（28）温度压力实验；
（29）CAN总线通讯接口实验；
（30）以太网TCP/IP协议接口实验；
（31）USB2.0通讯接口实验。
（32）DS18B20单总线温度测量实验
（33）红外线遥控收发实验
（34）TLC549串行A/D转换实验
（35）TLC5615  10位D/A串行转换实验
（36）PCF8563  I²C日历时钟实验
（37）看门狗实验
（38）PWM实验
（39）74LS138译码器实验
（40）串并转换（7 4 L S 1 6 4），扩展2位七段LED实验
（41）并串转换（7 4 L S 1 6 5）实验
（42）LM331电压/频率转换实验
（43）十字路口交通灯模型控制实验
（44）AT24C02  I2C总线存储器读写实验
（45）串行存储芯片93C46读写实验
（46）交通信号灯的控制实验
（47）直流电机闭环控制实验（PID调节闭环控制）
（48）温度测量控制（PID调节闭环控制）
（49）单片机ISP最小系统实验；
（50）多个IC扩展插座,可扩展多个实验；
96实验部份
软件实验
(1)清零程序
(2)拆字程序
(3)拼字程序
(4)数字区传送子程序
(5)数据排序实验
(6)查找相同个数
(7)无符号双字节快速乘法子程序
(8)多分支程序
硬件实验
(1)P1口亮灯实验
(2) P1口转弯灯实验
(3) P2.6口输入，P1口输出
(4)工业顺序控制
(5) 8255 A、B、C口输出方波
(6) 8255 PA口控制PB口
(7) 8255控制交通灯
(8)简单I/O扩展
(9) A/D转换实验
(10)D/A转换实验
(11)8279键盘显示实验
(12)通用打印机 ☆
(13)继电器控制
(14)8253方波
(15)步进电机控制
88实验部份
软件实验：
（1）二进制多位加法实验
（2）二进制转换为BCD码实验
（3）BCD码转换为二进制码
 (4）十进制数的BCD码相减运算
（5）内存清零实验
（6）数码显示实验
（7）求最大数和最小数
（8）数据块传送实验
（9）分支程序设计。
硬件实验 ：
（1）A/D转换实验
（2）D/A转换实验（一）
（3）D/A转换实验（二）
（4）8255A并行口实验（一）
（5）8255A并行口实验（二）
（6）定时器/计数器实验
（7）8259单级中断控制器实验
（8）串行口发送实验（双机通讯）
（9）串行口接收实验（双机通讯）
（10）小直流电机调速实验；
（11）步进电机控制
（12）继电器控制
（13）存贮器读写实验
（14）电子琴实验
（15）简单I/O口扩展实验
（16）8251可编程通讯接口和PC机通讯
（17）16*16 LED点阵显示实验
（18）128*64 LCD液晶显示实验
（19）8237 DMA传送实验
（20）8250可编程异步通讯接口实验
（21）8279 键盘显示实验
（22）温度控制实验
（23）压力测量实验
（24）直流电机闭环控制实验（PID调节闭环控制）
（25）温度测量控制（PID调节闭环控制）
单片机课程设计部份（51选配）
1.乒乓球游戏设计
2.抢答器设计
3.音乐盒的制作
4.温度巡回检测系统
5.计算器实验
6.电子密码锁
7.超声波测距
8.汽车倒车雷达
9.生产线货物自动计数设备
10.数显频率计实验
可编程CPLD／ＦＰＧＡ部分实验
isplsi1032下载应用实验,其它公司下载板为选配实验。
自行扩展实验
通过IC扩展区用户可自行扩展各种数字电路、单片机应用实验。
说明：实验项目打“☆”号为选配扩展卡实验。
四、配置清单：
YUY-598KT主机1台
51CPU卡1块
196CPU卡1块
Lattice1032下载卡1块（供EDA扩展实验用）
IC卡1块
遥控器1只
通信线1根
8芯数据线5根
isp下载线1 根
实验连线30根
电源线1根
51指导手册1本
8088指导手册1本
80C196指导手册1本
系统调试软件及实验程序全套
保修卡合格证全套
