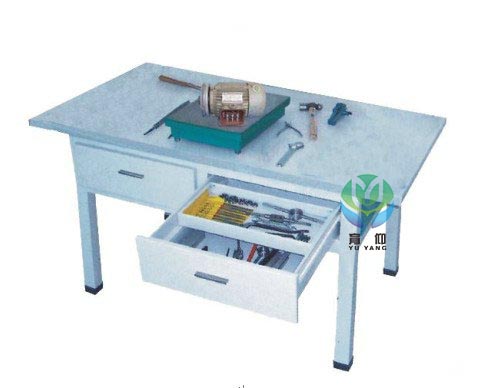

电机维修实训台，电机拆装维修实训台
发布时间：2017-06-15 点击次数：次
电机拆装与维修实训台是为各类院校学生拆装各种电机而设计的，通过对常用多种电机的动手拆装，使学生掌握电机从里到外的构成及各组成器件的认识，根据电机拆装的特点，实训台材质采用全钢结构，坚固耐用。
一、概述
本装置是为各类院校学生拆装各种电机而设计的，通过对常用多种电机的动手拆装，使学生掌握电机从里到外的构成及各组成器件的认识，根据电机拆装的特点，实训台材质采用全钢结构，坚固耐用
二、技术参数
1、输入电压：三相四线制～380V±10% 50Hz
2、工作环境：环境温度范围为-5～＋40℃ 相对温度＜85%（25℃）
3、装置容量：＜1.5KVA
4、钢制拆装桌1张，规格：1500mm×750mm×780mm
三、装置的配备
1.实训桌 实训桌为铁制结构，桌面上附有一块防静电的绝缘橡胶垫保护操作台。
2.电源盒
电源盒为铁质双层亚光密纹喷塑结构，提供三相漏电保护器、三相断路器、三相四极 电源插座、单相三极双联电源插座等。
3.拆装工具 提供拉马、活动扳手、橡皮锤或木锤、划线板、压线板、弯头剪刀、螺丝刀、錾子、 尖嘴钳、剥线钳、烙铁（含烙铁架）等一套。
4.手摇电子计数绕线机一台：数显范围 0～9999 匝数，计数精确、读数方便。
5.电机绕线模一套
6.未浸漆的三相鼠笼异步电动机：额定功率 1.1kW，电压 380V（Y 接法），转速 1400r/min。
7.未浸漆的他励直流电动机：额定功率 350W，电压 220V，转速 1500r/min。
8.投标时间必须提供符合该要求的设备彩色图片。否则视为不满足招标文件要求。
四、实训项目：
1.三相异步电动机拆装与维修
2.直流电动机拆装与维修
一、概述
本装置是为各类院校学生拆装各种电机而设计的，通过对常用多种电机的动手拆装，使学生掌握电机从里到外的构成及各组成器件的认识，根据电机拆装的特点，实训台材质采用全钢结构，坚固耐用
二、技术参数
1、输入电压：三相四线制～380V±10% 50Hz
2、工作环境：环境温度范围为-5～＋40℃ 相对温度＜85%（25℃）
3、装置容量：＜1.5KVA
4、钢制拆装桌1张，规格：1500mm×750mm×780mm
三、装置的配备
1.实训桌 实训桌为铁制结构，桌面上附有一块防静电的绝缘橡胶垫保护操作台。
2.电源盒
电源盒为铁质双层亚光密纹喷塑结构，提供三相漏电保护器、三相断路器、三相四极 电源插座、单相三极双联电源插座等。
3.拆装工具 提供拉马、活动扳手、橡皮锤或木锤、划线板、压线板、弯头剪刀、螺丝刀、錾子、 尖嘴钳、剥线钳、烙铁（含烙铁架）等一套。
4.手摇电子计数绕线机一台：数显范围 0～9999 匝数，计数精确、读数方便。
5.电机绕线模一套
6.未浸漆的三相鼠笼异步电动机：额定功率 1.1kW，电压 380V（Y 接法），转速 1400r/min。
7.未浸漆的他励直流电动机：额定功率 350W，电压 220V，转速 1500r/min。
8.投标时间必须提供符合该要求的设备彩色图片。否则视为不满足招标文件要求。
四、实训项目：
1.三相异步电动机拆装与维修
2.直流电动机拆装与维修
