电子产品工艺实训台是根据以能力为本位、以就业为导向，紧密结合生产实际和职业岗位的技能要求，按照职业教育的教学和实训要求而研发的产品。可完成中小型电子产品的装配、调试和检修等实训，使学生掌握电子产品装配和调试的基本技能，同时可满足进行电子制作、电子设计大赛、课程设计、毕业设计等综合性、设计性、创新性的实训要求。适合各职业院校电子类专业《电子工艺》课程的实训教学。

　　一、装置特点
　　1.采用生产流水线结构，使学生的操作训练贴近生产实际。加强学生的动手能力、创新能力和知识运用能力。
　　2.提供了多种电子元器件和电子产品装配工具，不但能锻炼学生的装配调试技能，还可以在现有产品的基础上进行二次开发，以培养学生的创新能力。
　　3.配套实训资料齐全：提供每种实训套件的元器件清单、焊接元器件的装配图和调试指导书，完成学生对电路认识、设计、焊接、调试、检修等多种技能的实训。
　　4.可配置通用电工电子实训挂箱，扩展电工类、电子类的实训项目。
　　二、技术性能
　　1.输入电源：三相四线（或三相五线）～380V±10% 50Hz
　　2.工作环境：温度 -10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
　　3. 装置容量：<0.5KVA
　　4. 外形尺寸：1280mm×650mm×2000mm（双人座）
　　三、实训的基本配置及功能
　　实训装置由实训台、电源柜、实训套件、实训工具、实训挂箱等组成。采用两面双组型结构 , 正反两面资源相同。
　　（一）实训台

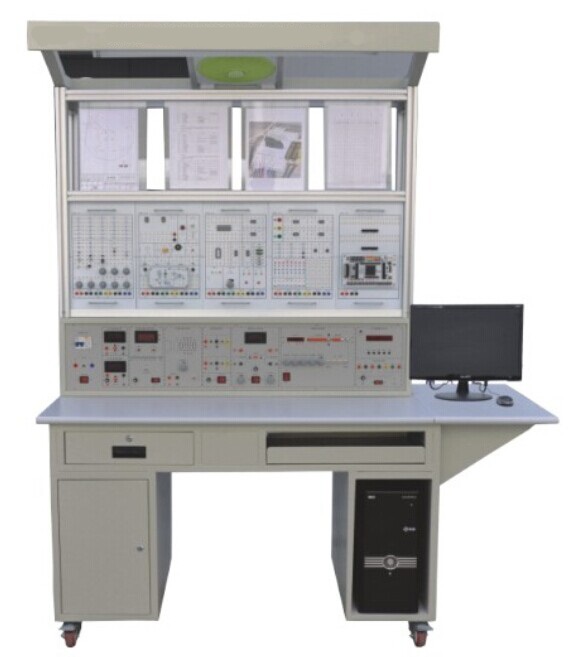

　　实训台主要由实训桌、实训面板、铝合金框架、顶部框架等组成。
　　1. 正反两面各配有一个工具柜，可放置实训套件、工具和资料等；台面上铺有绿色防静电桌垫；另外还设有四个带刹车的万向轮，便于移动和固定。
　　2. 正反两面各有一块实训面板，分别提供九路AC220V电源插座接口和四路固定直流电源，可为实训挂箱、外配仪器设备提供工作电源；其中四路固定直流电源电压分别为±12V、±5V，每路均设有短路过流保护和自恢复功能。
　　3. 铝合金框架为双层结构。第一层用于挂放元件盒（焊接工序用）或实训挂箱（调试工序用）。第二层设有四个PVC夹板，可用来夹放相关实训资料。
　　4. 顶部框架上设有电风扇和30W日光灯（照明设备）各两个。
　　（二）电源柜
　　1. 输入电源：三相四线（或三相五线）～380V±10% 50Hz
　　2. 输出电流：20A
　　3. 设有电源插座、风扇、照明日光灯等电源控制系统，可为10个实训台提供工作电源；具有三相电源指示、漏电保护功能，使用安全可靠。
　　（三）实训套件（2套/台）

序号	实训套件	能力目标
1	直流稳压电源	掌握稳压电源的工作原理，并学会电子电路的测试、检修方法与技巧
2	单端电流反馈他激式隔离开关电源	采用专用集成电路UC3844作PWM控制器，可直接驱动MOSFET功率场效应管工作
3	全硅六管超外差式调幅收音机	熟悉集成电路调幅收音机的电路结构及工作原理
4	OTL功率放大电路	掌握互补对称式OTL功放电路的工作原理，学会测试低频功率放大器频率特性的方法，并熟悉常用仪器仪表的使用方法
5	多路抢答器	了解抢答器的工作原理，并进一步熟悉电子电路的装配、调试、检修方法
6	脉宽调制控制器	了解场效应管在脉宽调制控制器的工作原理
7	可编程定时器	掌握可编程定时器的电路结构和工作原理，熟悉CD4543、CD4029、CD4011在电路中的具体应用
8	声光双控节电灯	了解声光控节电灯电路结构和工作原理，熟悉光敏三极管、555时基电路、双向晶闸管在电路中的具体应用
9	门锁防盗报警器	进一步了解与非门电路的实际应用，掌握门锁防盗报警器电路的工作原理
10	光控音乐门铃	了解音乐集成块和光敏三极管的具体应用，熟悉光控音乐门铃的电路结构和工作原理
11	A/D、D/A转换	掌握DAC0832和ADC0809芯片的应用。
12	七彩循环装饰灯控制器	熟悉七彩循环装饰灯控制器原理，通过安装制作七彩循环装饰灯控制器，使学生进一步熟悉电子电路的制作工艺
13	台灯调光电路	了解晶闸管和单结晶体管的特性与应用，掌握晶闸管和单结晶体管构成的台灯调光电路的工作原 　　理
14	编码电子锁电路	了解CD4011、74LS20、74LS74芯片的应用，掌握编码电子锁电路的工作原理
15	LED数字钟	熟悉数字钟的结构及各部分的工作原理，学会将单元电路组成系统电路的方法，熟悉中规模集成电路和显示器件的使用方法，了解简单数字系统的实训调试方法

　　（四）实训工具（2套/台）
　　配常用的数字式万用表、元件盒、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、电烙铁、烙铁架、恒温烙铁、热风台、焊锡丝、吸锡器、验电笔、工具箱，同时也可为用户代办其它实训器材。
　　（五）实训挂箱（2套/台）
　　1.FC-01常用元器件单元（一）
　　提供常用的电阻、电容、电感、数码管、二极管等元器件。
　　2.FC-02常用元器件单元（二）
　　提供电位器、三极管、稳压管、继电器、复位按钮、晶体管、晶闸管、蜂鸣器、变压器（0V、6V、10V、14V抽头各一路及中心抽头17V两路）等元器件。
　　3.FC-03直流电源单元
　　一路可调直流电源：0～30V/1A连续可调，具有截止型短路软保护和自动恢复功能，设有三位半数显指示。
　　4.FC-04测量仪表单元
　　(1) 直流数字电压/电流表一只：三位半数字显示，精度0.5级；电压表量程分200mV、2V、20V、200V四档，输入阻抗为10MΩ；电流表量程分2mA、20mA、200mA、2000mA四档，琴键开关切换选择，设有过载保护功能。
　　(2) 交/直流数字电压表一只：三位半数字显示，精度0.5级，量程分200mV、2V、20V三档，琴键开关切换选择；交流数字电压表（真有效值）频带范围10Hz～1MHz。
　　5.FC-05信号源单元
　　提供正弦波、三角波、方波三种波形，输出频率范围2Hz～47kHz，幅度为0～12V连续可调；频率计的测频范围为0.1Hz～100kHz 。
　　四、实训项目
　　1.直流稳压电源的焊接与调试
　　2.单端电流反馈他激式隔离开关电源的焊接与调试
　　3.全硅六管超外差式调幅收音机焊接与调试
　　4.OTL功率放大电路的焊接与调试
　　5.多路抢答器焊接与调试
　　6.脉宽调制控制器焊接与调试
　　7.可编程定时器焊接与调试
　　8.声光双控节电灯的焊接与调试
　　9.门锁防盗报警器的焊接与调试
　　10.光控音乐门铃的焊接与调试
　　11.A/D、D/A转换的焊接与调试
　　12.七彩循环装饰灯控制器的焊接与调试
　　13.台灯调光电路的焊接与调试
　　14.编码电子锁电路的焊接与调试
　　15.LED数字钟的焊接与调试
