传感器实验装置，传感器检测与转换装置
发布时间：2017-06-15 点击次数：次
概述:

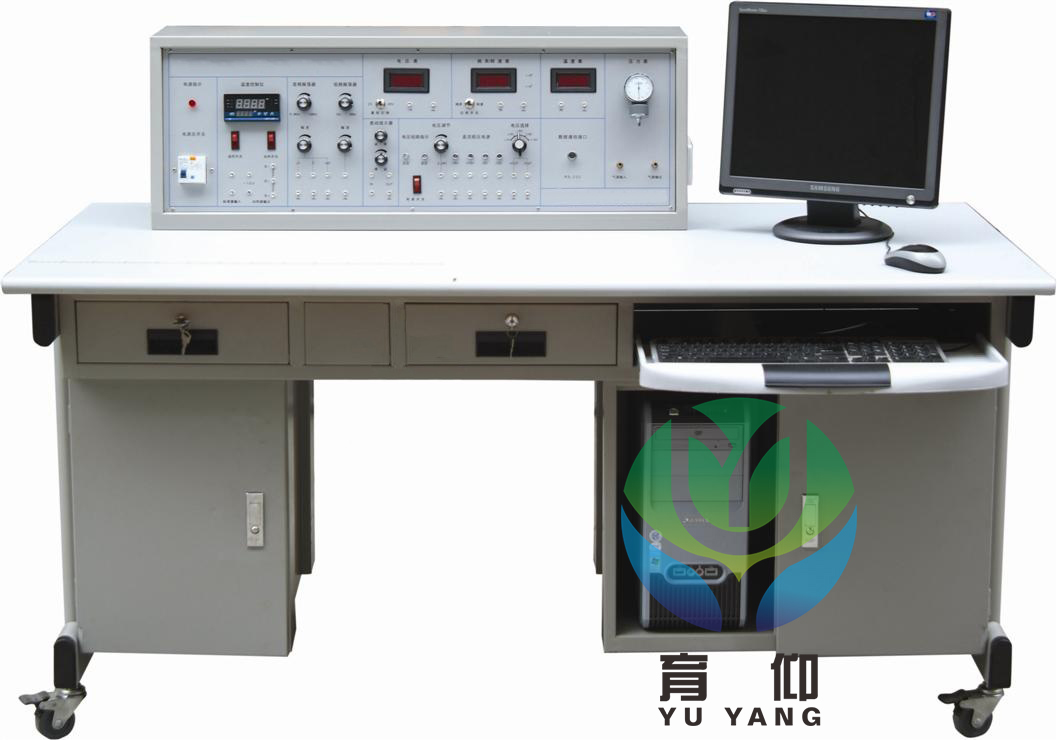

YUY-119检测与转换（传感器）技术实训装置是我公司最新推出为传感器及教学实验而开发的适应不同类别、不同层次的专业教学实验设备。可完成"传感器原理与应用"、"自动检测技术"、"工业自动化仪表与控制"、"非电量电测技术"、"传感器与测控技术"等课程的教学实验。为各高等院校、中专与职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验室设备。
1、种传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器。
2、每种传感器每个独立，传感器上配有原理图与接线口，给学生做实验时快捷方便，而且老师可以带到课堂上讲课用。
3、每种传感器转换电路板，配个铁盒，每个铁盒装上转换原理图与接线口，学生做实验快捷方便、耐用。本实验桌由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成,实验桌柜存放实验模块,抽屉存放各种传感器。
实验台显示仪表要求：
1、数字式电压表：3位半显示，量程±2V、±20V，输入阻抗100KΩ，精度2%。
2、数字式频率/转速表：由四位数码管，2只发光管及频率/转速开关组成，频率表量程2K2-500KHz，输入阻抗100KΩ，精度1%。
发光管不亮×106，下发光管亮×103，上发光管亮×106。
振荡器要求：
1、低频振荡器：1-30Hz输出连续可调，Vp-p值20V，最大输出电流0.5A。
2、转速传感器：与涡流、磁电、霍尔、光纤传感器配合进行测速实验。
3、音频信号发生器：
输出频率范围：0.4kHz~10Khz（连续可调）
输出电压范围：0VP-P~10VP-（连续可调）（1kHz）
最大输出电流：0.2A（有效值）（0.4kHz）
4、电源四组直流稳压电源：±15V、±5V、2~24V可调，有断电保护功能。
数据采集卡及处理软件
数据采集工作12位AD转换、分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。标准RS-232接口，与计算机串行工作。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
主要技术参数：
| 输入电源 | AC220V 50Hz | 直流电源 | ±5V ±15V |
| 稳压系数 | ±1% | 电压纹波 | ≤10mV |
| 非线性误差 | ≤5% | 测量精度 | ≤1% |
| 功耗 | 100VA | 输出电流 | 1A |
| 序号 | 器件名称 | 单位 | 数量 | 序号 | 器件名称 | 单位 | 数量 |
| 1 | 电阻式霍尔式传感器转换电路 | 块 | 1 | 28 | 超声波传感器 | 个 | 1 |
| 2 | 电容式传感器转换电路 | 块 | 1 | 29 | 气敏传感器 | 个 | 1 |
| 3 | 电感式传感器转换电路 | 块 | 1 | 30 | 湿敏传感器 | 个 | 1 |
| 4 | 光电式传感器转换电路 | 块 | 1 | 31 | 霍尔式转速传感器 | 个 | 1 |
| 5 | 涡流式传感器转换电路 | 块 | 1 | 32 | 转速传感器 | 个 | 1 |
| 6 | 温度式传感器转换电路 | 块 | 1 | 33 | K型热电偶传感器 | 只 | 2 |
| 7 | 压电加速度式传感器转换电路 | 块 | 1 | 34 | E型热电偶传感器 | 只 | 1 |
| 8 | 光纤式传感器转换电路 | 块 | 1 | 35 | Pt100铂电阻传感器 | 只 | 1 |
| 9 | 压力传感器转换电路 | 块 | 1 | 36 | Cu50铜电阻传感器 | 只 | 1 |
| 10 | 超声波传感器转换电路 | 块 | 1 | 37 | 热释电红外传感器 | 只 | 1 |
| 11 | 热电偶热电阻传感器转换电路 | 块 | 1 | 38 | 加热温度室 | 个 | 1 |
| 12 | 湿敏传感器转换电路 | 块 | 1 | 39 | 学生凳 | 张 | 2 |
| 13 | 热释电红外传感器转换电路 | 块 | 1 | 40 | 实验台 | 台 | 1 |
| 14 | 移相器相敏检波器 | 块 | 1 | 41 | 位移台架 | 套 | 1 |
| 15 | 电阻式传感器 | 个 | 1 | 42 | 光纤位移台架 | 个 | 1 |
| 16 | 电容式传感器 | 个 | 1 | 43 | 测微器 | 把 | 1 |
| 17 | 霍尔式传感器 | 个 | 1 | 44 | 压力表 | 只 | 1 |
| 18 | 电感式传感器 | 个 | 1 | 45 | 橡皮气囊 | 个 | 1 |
| 19 | 光电式传感器 | 个 | 1 | 46 | 三通管 | 个 | 1 |
| 20 | 涡流式传感器 | 个 | 1 | 47 | 铁片、铜片、铝片各一 | 个 | 3 |
| 21 | 涡流测速传感器 | 个 | 1 | 48 | 温度计0-100℃ | 条 | 1 |
| 22 | 温度式传感器 | 个 | 1 | 49 | Φ8×4磁钢 | 粒 | 1 |
| 23 | 磁电式传感器 | 个 | 1 | 50 | 超声波反射挡板 | 粒 | 1 |
| 24 | 磁电测速传感器 | 个 | 1 | 51 | 说明书实验指导书 | 本 | 1 |
| 25 | 压电加速度式传感器 | 个 | 1 | 52 | 连接导线 | 条 | 25 |
| 26 | 光纤式传感器 | 个 | 1 | 53 | 微机连接线 | 条 | 1 |
| 27 | 压力传感器 | 个 | 1 | 54 | 数据采集处理软件 | 盘 | 1 |
| 实验一 | 电阻式传感器的单臂电桥性能实验 | |
| 实验二 | 电阻式传感器的半桥性能实验 | |
| 实验三 | 电阻式传感器的全桥性能实验 | |
| 实验四 | 电阻式传感器的单臂、半桥和全桥的比较实验 | |
| 实验五 | 电阻式传感器的振动实验* | |
| 实验六 | 电阻式传感器的电子秤实验* | |
| 实验七 | 变面积式电容传感器特性实验 | |
| 实验八 | 差动式电容传感器特性实验 | |
| 实验九 | 电容传感器的振动实验* | |
| 实验十 | 电容传感器的电子秤实验* | |
| 实验十一 | 差动变压器的特性实验 | |
| 实验十二 | 自感式差动变压器的特性实验 | |
| 实验十三 | 差动变压器的振动实验* | |
| 实验十四 | 差动变压器的电子秤实验* | |
| 实验十五 | 光电式传感器的转速测量实验 | |
| 实验十六 | 光电式传感器的旋转方向测量实验 | |
| 实验十七 | 接近式霍尔传感器实验 | |
| 实验十八 | 霍尔传感器的转速测量实验 | |
| 实验十九 | 涡流传感器的位移特性实验 | |
| 实验二十 | 被测体材质对涡流传感器特性的影响实验 | |
| 实验二十一 | 涡流式传感器的振动实验* | |
| 实验二十二 | 涡流式传感器的转速测量实验 | |
| 实验二十三 | 温度传感器及温度控制实验（AD590） | |
| 实验二十四 | 磁电式传感器的特性实验 | |
| 实验二十五 | 磁电式传感器的转速测量实验 | |
| 实验二十六 | 磁电式传感器的应用实验* | |
| 实验二十七 | 压电加速度式传感器的特性实验 | |
| 实验二十八 | 光纤传感器的位移特性实验 | |
| 实验二十九 | 光纤传感器的振动实验 | |
| 实验三十 | 光纤传感器的转速测量实验 | |
| 实验三十一 | 压阻式压力传感器的特性实验 | |
| 实验三十二 | 压阻式压力传感器的差压测量实验* | |
| 实验三十三 | 超声波传感器的位移特性实验 | |
| 实验三十四 | 超声波传感器的应用实验* | |
| 实验三十五 | 气敏传感器的原理实验 | |
| 实验三十六 | 湿度式传感器原理实验 | |
| 实验三十七 | K型热电偶的温度控制实验 | |
| 实验三十八 | E型热电阻的温度控制实验 | |
| 实验三十九 | 铂热电阻的温度控制实验 | |
| 实验四十 | 铜热电阻的温度控制实验 | |
| 实验四十一 | 热释电红外传感器实验 | |
| 实验四十二 | 移相器实验 | |
| 实验四十三 | 相敏检波实验 |
| 实验四十四 | PSD位置传感器测定位置实验 | |
| 实验四十五 | PSD位置传感器微振动测量实验 | |
| 实验四十六 | PSD位置传感器用于自动定位系统 | |
| 实验四十七 | 热电偶冷端温度补偿实验 * | |
| 实验四十八 | 气体流量测定 * | |
| 实验四十九 | 扭矩传感器的性能实验 | |
| 实验五十 | 扭矩传感器的不同形式 * | |
| 实验五十一 | 光栅传感器莫尔条纹与相距关系实验 | |
| 实验五十二 | 光栅传感器莫尔条纹的细分、计数实验 | |
| 实验五十三 | CCD图象传感器线（圆）径测量实验 | |
| 实验五十四 | 光学系统对CCD测径系统的影响 | |
| 实验五十五 | 硅光电池光电特性实验 |
