一、简介

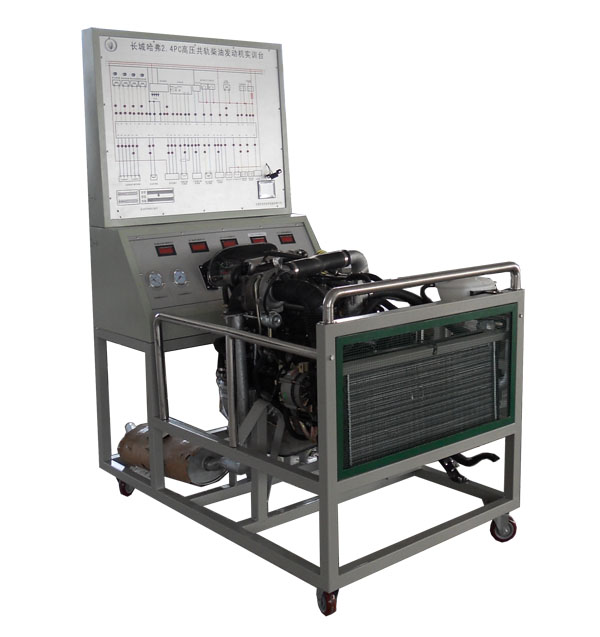

本实验台以城哈弗高压共轨柴油发动机实物基础，由主台架、控制台和检测台三部分组成。适用于中高等职业学院和培训机构的汽车高压共轨柴油发动机构造与维修实训教学，能够满足对高压共轨柴油发动机的结构、工作原理、故障设置及诊断的教学需要。
二、标准配置
（1）主台架
配备原装高压共轨柴油发动机总成、所有的传感器、执行器、供油系统、散热系统、电源系统、进排气系统（带涡轮增压）、油门操纵机构等；
（2）控制台
1、控制台配备供油系统（油箱、油泵等）、油门、蓄电池等。
2、控制台面板设有点火开关、组合仪表、发动机电控单元、OBD-II诊断座、喷油频率LED显示灯、保险丝、继电器、检测电压表等，并且每一个零部件都标明名称。
3、可调整式传感器故障模拟装置；
4、集成电路故障设置及考核系统等。
（3）检测台
1、参数显示数字电压表（进气压力传感器、冷却液温度传感器、节气门位置传感器、怠速阀、蓄电池电压等）；
2、完整的彩色发动机电控系统元件结构图和电路结构及工作原理图；
3、各个电路插头的结构图及针脚标识图和名称；
4、与电脑、传感器、执行器针脚一致的外接式检测端子。
三、功能特点
（1）展示功能：
1、在发动机总成基础上，各相关系统按合理位置排布，直观展示汽车发动机控制系统和相关工作附件的结构组成与工作原理；
2、完整的彩色发动机电控系统元件结构图和电路结构及工作原理图，便于对照实物进发动机电控系统结构组成和电路原理教学。
（2）动态运行功能：
在发动机总成基础上，配备各相关辅助控制系统，各传感器、执行器齐全有效，发动机运行正常，适合做发动机各种工况实验（冷车怠速、热车怠速、慢加速、慢减速、正常加速、正常减速、急加速、急减速等）。
（3）实时显示功能：
1、组合仪表（显示发动机转速、水温、燃油量、电控故障灯、机油压力过低故障灯等）；
2、数字表（显示充电电压值、节气门位置传感器、水温传感器等参数的电压值及其变化等）；
3、高亮LED灯（显示喷油器工作频率及节气门开度）。
（4）检测功能：
外接式检测端子，可直接在面板上进行各传感器、执行器及电控单元的信号检测与分析。
（5）传感器信号模拟功能：
可对发动机各控制系统主要传感器进行信号模拟（无级线性调整），并实时检测因传感器输入信号的变化而导致的发动机、自动变速器系统运行状态的改变。
（6）自诊断功能：
配备OBDII故障诊断座，可连接专用解码器对发动机电控系统进行故障码读取、故障码清除、数据读取、波形分析、执行元件测试等检测实验。
（7）根据教学内容进行分区，各功能区清晰明了。合理的工业造型，整体结构合理，安全系数高。
四、产品工艺
1、面板工艺和特点
（一）测量面板
面板具有耐较大温差（-30～60℃），耐磨，防潮，耐腐蚀，不易变形，寿命长等特点。
   采用进口优质高强度高粘性的底膜材料，德国激光喷描技术成型，彩色内容具有极高的清晰度，表面覆盖高强度保护贴膜。具有耐磨（耐磨耐刮效果超过有机玻璃），防潮，耐腐蚀（耐优质化清剂腐蚀），不易退色等特点。（非喷画、铝塑板UV或印刷可比）。　　　　
（二）控制面板
采用4mm厚铝板，坚固耐用，不易变形。
采用腐蚀雕刻工艺，凹型高清晰度字体，永不消退，具有防火、防水、防潮、耐腐蚀、耐磨，坚固耐用。
2、面板柜使用优质冷轧钢板折弯成型，无缝焊接。面板柜与移动台架为可分离结构，便于拆装。
3、台架采用国标管材，无缝焊接。台面及侧板使用优质冷轧钢板折弯成型。
4、金属表面采用高温喷塑处理，漆面坚固美观。
五、参数
尺寸：（长*宽*高）1450*1000*1650（mm）
重量：380kg
六、实训项目
1.柴油发动机各种工况实训；
2.柴油发动机电路控制系统检测、分析实训；
3.柴油发动机结构与原理认识实训；
4.柴油发动机故障诊断、排除实训；
5.高压油泵的维修调整和喷油正时的装配和调整实训。
七、附送资料
设备使用说明书、维修资料、实训指导书等资料。
