一、产品简介：

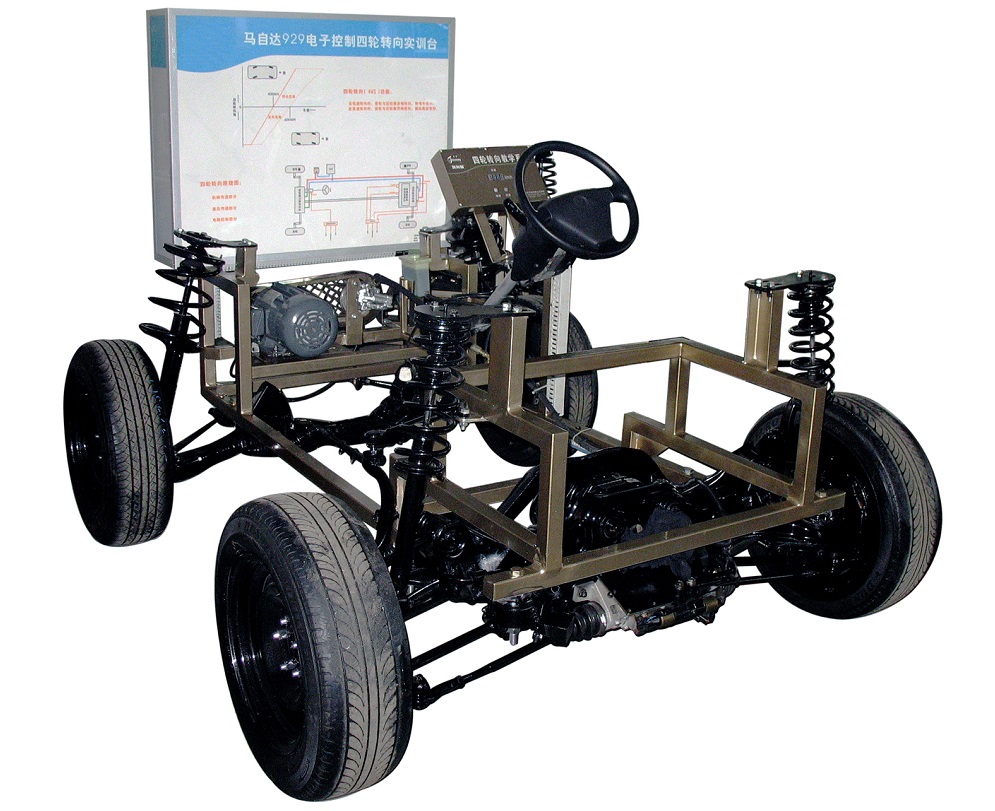

该设备采用马自达汽车四轮转向系统为基础，全面展示了汽车四轮转向系统的组成结构和工作过程。适用于中高等职业技术院校、普通教育类学院和培训机构的汽车四轮转向系统理论与维修实训教学需要，完全满足对汽车四轮转向系统结构展示、工作模拟、拆装实训等教学功能。
二、功能特点：
1.真实可运行的汽车四轮转向系统，充分展示汽车四轮转向系统的组成结构。
2.由三相电机做动力源带动助力泵工作，操纵方向盘，调节车速信号模拟按钮，真实演示低速时前后轮逆相转向、高速时前后轮同相转向的四轮转向工作过程。
3.实训台面板上绘有彩色喷绘原理图，原理图由3mm厚有机玻璃保护，学员可直观对照原理图和实物，认识和分析汽车四轮转向系统的工作原理。
4.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术参数：
1.外形尺寸：2000×1500×1800mm(长×宽×高)
2.动力电源：三相四线(三相五线 380V±10% 50Hz)
3.外接电源：交流220V±10% 50Hz
4.工作电压：直流12V
5.工作温度：-40℃～+50℃
6.三相异步电动机：
型号：YT 100L1-4
电压：AC 220V/380V 50Hz
电流：8.7A/5.0A
功率：2.2KW
转速：1420r/min
四、基本配置：

序号	名       称	规格型号	单位	数量
1	检测控制面板(带3mm厚有机玻璃保护)	装有各种检测端子以及彩色原理图	套	1
2	车速信号模拟装置		套	1
3	前桥悬挂机构		套	1
4	后桥悬挂机构		套	1
5	方向盘、转向柱、万向节、方向机、转向拉杆		套	1
6	助力泵		个	1
7	四轮转向机构		套	1
8	车轮		个	4
9	三相异步电动机	YT 100L1-4	台	1
10	三相漏电保护开关	DZ47LE-32	个	1
11	移动台架(带自锁脚轮装置)	1700×900×1100mm(长×宽×高)	台	1
