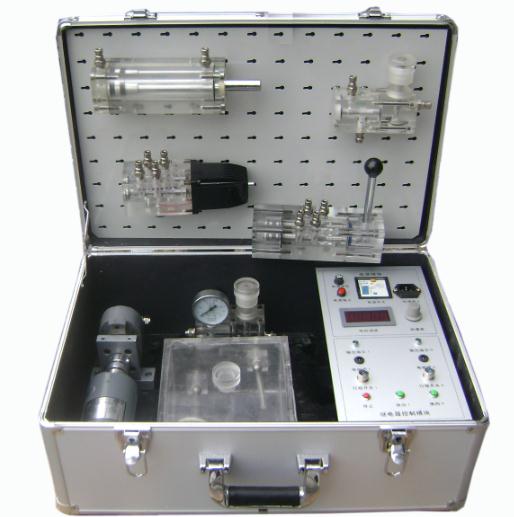

便携式透明液压实验箱，液压传动实验箱
发布时间：2017-06-15 点击次数：次
YUY-18X便携式透明液压传动实验箱可进行液压传动演示、液压传动基本回路（压力、流量 、方向控制回路）。适合职业院校相关专业液压传动、液压与气压传动等课程的实训教学。
二、系统特点
1、液压元件以透明有机玻璃外壳为主，工作介质为白色液压油，系统工作时可清晰观察到液压元件阀芯的工作过程，直观性强。
2、液压元件管路以透明软管连接，结构紧凑、连接可靠、不漏油。
3、箱子集元件元件、液压泵站、调速电机及电气控制部分为一体箱，教师可方便的将设备带入课堂进行现场演示教学和实物讲解
三、技术性能
1、输入电源：单相三线220V，50Hz
2、装置容量：<0.3KVA
3、定量齿轮泵：额定压力1.6MPa,额定流量：4L/min
4、直流调速电机：额定电压：AC220V，额定功率：180W，额定转速：1400r/min
5、外开尺寸：530mm*370mm*230mm
四、实训项目
1、用O型换向阀的换向回路。
2、进油节流调速回路。
3、回油节流调速回路。
4、行程开关换向回路。
5、用减压阀的减压回路。
6、压力调定回路。
7、手动换向阀的换向回路
8、变量泵调速回路
9、节流阀的平衡回路
10、单向阀的锁紧回路
五、配置清单
便携式液压传动基础实训箱配置清单
| 序号 | 名 称 | 规 格 型 号 | 数量 | 备 注 |
| 实训箱 | 600mm*400mm*600mm。 | 1套 | 自制 | |
| 油箱 | 18L透明材质制作 | 1件 | 自制 | |
| 电气控制面板 | 电源部分、继电器 | 1 | 自制 | |
| 液压油 | 10斤 | 自制 | ||
| 直流调速电机 | 功率：350W工作电压：220V | 1只 | ||
| 齿轮油泵 | 额定排量≥4ml/rev 额定压力≥1.6MPa | 1只 | ||
| 调速器 | 90-1400r/min | 1个 | ||
| 双作用单出杆油缸 | 透明液压元件 | 1个 | 自制 | |
| 三位五通手动换阀 | 透明液压元件 | 1个 | 自制 | |
| 三位四通电磁换向阀（O） | 透明液压元件 | 1个 | 自制 | |
| 单向阀 | 透明液压元件 | 1只 | 自制 | |
| 直动式溢流阀 | 透明液压元件 | 1个 | 自制 | |
| 先导式减压阀 | 透明液压元件 | 1个 | 自制 | |
| 节流阀 | 透明液压元件 | 1个 | 自制 | |
| 压力表座 | 透明液压元件 | 1个 | 自制 | |
| 耐震压力表 | 硅油耐震 | 1个 | 自制 | |
| 闭锁式液压接头连接线 | 1套 | 自制 | ||
| 电磁阀通用连接线 | 1根 | 自制 | ||
| 实验指导书 | 纸质 | 1册 | 自制 | |
| 密封圈 | 接头用 | 5只 | 自制 | |
| 电源线 | 1条 | |||
| 行程开关 | 2个 |
