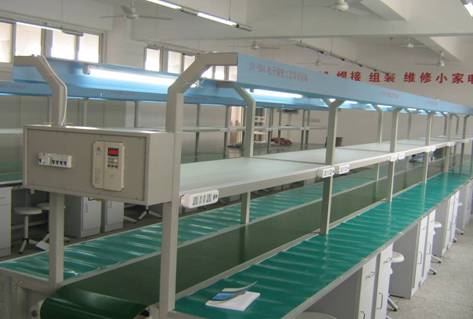

皮带传送焊接调试生产线，皮带传送生产线
发布时间：2017-06-15 点击次数：次
一、概述
本装置可完成电子产品生产流水线中电子产品的安装、焊接、调试、检测、输送等工序，既可以运送散状物料，也可以运送小批量成品，工作过程中噪音较小，实用可靠，能够体现工厂现场生产的真实性；使学生掌握生产线流水化作业的基本技能，缩小专业教学与工厂实际生产的差距。适用于各类职业院校及技工学校对《电子工艺》等相关课程的教学实训。
二、技术性能
1.输入电源：三相四线（或三相五线）～380V±10%50Hz
2.工作环境：温度-10℃～+40℃，相对湿度≤85%（25℃）海拔＜4000m
3.装置容量：≤1kVA
4.每条生产线外形尺寸：10000mm×1300mm×2000mm（共20组）
三、系统配置
皮带传送生产线由传送系统、实训挂箱、实训工具等组成。
（一）传送系统
1.动力系统
(1)传输动力由蜗轮蜗杆减速器（80型，减速比为1:60）、0.75kW变频电动机和变频器组成，传输速度在0.1～3m/min内可调。
(2)电力控制系统安装在线体前端，内部装有热继电器，防止动力过载；装有交流接触器用来控制流水线的电源，并有相应的按钮和指示灯，工作状态指示一目了然；装有漏电保护器，防止过流、短路等异常现象发生，具有可靠的动力过载和漏电保护功能。
2.输送系统
(1)主要由输送带、主动滚筒、从动滚筒、输送滚筒等组成，所用滚筒均采用镀锌处理工艺。
(2)输送带采用绿色防静电耐磨皮带，皮带两边采用不锈钢作为护边，采用输送滚筒作为传输皮带的导轨。
(3)整条皮带输送生产线中输送带的长度为11000mm，宽度300mm。
3.实训台
(1)采用分节结构，双面对座1组1工位，两边工作台面宽度为400mm。
(2)整条生产线单面共计11组，双面共计22组。
(3)在输送带上方设有一层框架，第一层为220V电源盒，并在实训箱上配有型材，可以放置实训仪器，配有四个PVC夹板，用来夹放相关实训资料。
(4)工作台面采用木制压层板，表面铺有防静电桌垫，不易损坏，边体采用铝合金包边。
(5)线体支架采用40mm×40mm的国标方管。
(6)工作台面离地高度为700mm，工作台下方有4个高度可调的紧固脚，用于调整工作台面的平整度。
4.工位配置
(1)30W日光灯，用于照明，每工组一支，保证充足光源。
(2)每组顶部提供电风扇1只。
(3)每组提供多路路220V交流电源，为外配仪器和实训挂箱提供工作电源。
(4)每组配有1个独立抽屉和柜子，可分工位存放工具或实训板。
（二）工具套件MF-47万用表1只、剥线钳1把、尖嘴钳1把、斜口钳1把、大小+字螺丝刀各1把、大小-字螺丝刀各1把、镊子1把、剪刀1把、烙铁1把、吸锡器1把、热台拨放台1台、放大镜台灯1只、焊锡丝、松香若干。
（三）实训线路板套件（每工位配1套）：实训线路涵盖数字电路、模拟电路、机、电、声、光、磁控制。
