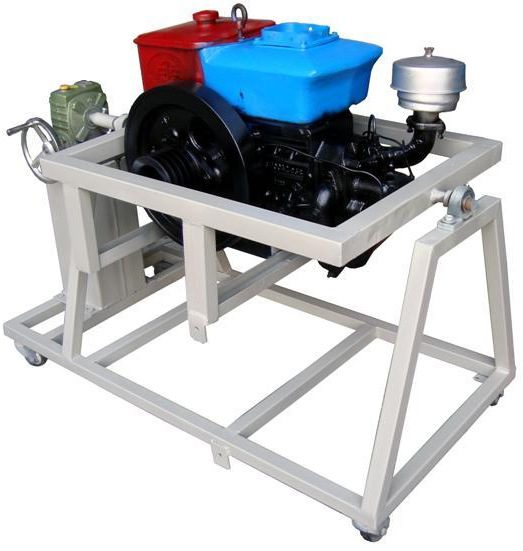

农机发动机附拆装翻转架，汽车发动机附拆装翻转架
发布时间：2017-06-15 点击次数：次
性能简介：剖视实物，可拆装，钢制台架可移动
一．产品简介
本实训系统以原厂拖拉机发动机机械总成为基础，配套专用拆装翻转架，可对发动机可做轴向任何角度翻转和静止操作且任意位置锁止，可对发动机进行拆卸和装配实训。
适用于各类型院校及培训机构对发动机结构理论和维修实训的实训教学需要。
二．主要用途
1.适用于各类型院校及培训机构对发动机结构理论和维修实训的拆装与检测实训教学需要。
2.适用于各类型院校及培训机构对发动机模块各单元教学需要。
3.适用于发动机职业技能鉴定考核的需要。
4.适用于发动机各模块的结构与原理认知、拆卸和装配、检测与维修等教学需要。
三．结构组成
全新拖拉机的195 发动机机械总成（包含发动机机体总成、进气歧管、排气歧管、传感器与执行器、油底、发动机内外附件等）、减速机总成、翻转架总成、专用接油盘、操作手柄等附件、移动台架等、台架操作说明书、实验指导书等附件。
四．功能特点
1.拆装中发动机可做轴向任何角度翻转和静止。
2.进行发动机的基本操作和学习。
3.拆卸和装配实训。
4.配套使用说明书及实训指导书。
5.采用减速翻转机构，可使拆装物旋转任意角度，并能任意位置锁止，便于学生从不同的角度进行拆卸和装配。
6.底部放置接油盘，便于小零件或螺丝的集中存放。
7.实训台采用钢性结构焊接，台架表面采用烤漆工艺，带万向自锁脚轮装置。
五．外形与颜色
设备外形：1000×700×1100mm (长×宽×高)
设备颜色：7032（用户可选择各种颜色）
六．制造工艺
1.设备底座架
1.1钢性结构焊接
1.2方管：40×40×2.0mm
1.3表面采用亚光灰喷塑工艺，厚度0.3mm.
2.万向脚轮
2.1前二只万向带锁止功能脚轮
2.2后二只万向脚轮
2.3脚轮与台架用M6×4螺丝固定，方便设备维修与维护。
2.4脚轮：100mm×50mm(直径×宽度)
2.5脚轮支撑：1.5T
七．技术指标
1. 减速机：MOPA70
2.工作温度：-40℃～+50℃
