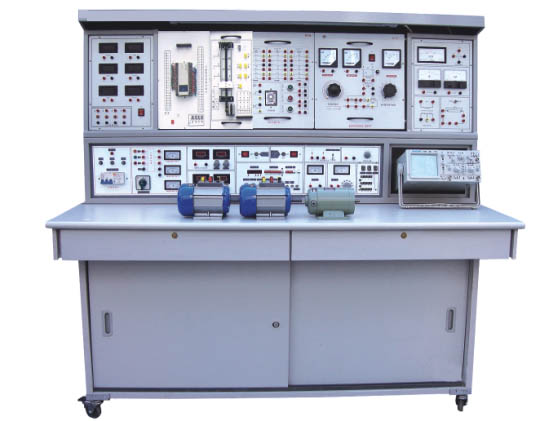

YUYL-3000E立式电工/模电/数电/电气控制/PLC单片机实验装置

发布时间：2017-11-14 点击次数：次

立式电工模电数电电气控制PLC单片机综合实验装置结构、性能同“YUYl-3000D型立式电工·模电·数电·电气控制·PLC可编程控制综合实验装置”机同，不同之处仅在前者的基础上增加单片机实验开发系统挂箱，增加相应的单片机实验项目。可完成51/96/8088等CPU单片机、微机全部软、硬件实验，适用于《msc-51单片机原理与接口》《mcs-96单片机原理与接口》《单片机接口技术》《十六位微机原理与接口》等课程实验。
实验内容：

（1）电工实验部分

1．常用电工仪表的使用
2．线性元件与非线性元件的伏安特性
3．直流电路电压与电位的研究
4．基尔霍夫定律的验证
5．迭加原理与互易定理的验证
6．代文宁定理与诺顿定理的验证
7．电压源与电流源的等效变换
8．受控源的研究
9．一阶电路的响应
10．二阶电路的响应
11．研究LC元件在直流电路和交流电路中的特性
12．交流电路参数的测量
13．正弦交流电路RLC元件的特性
14．RL及RC串联电路实验

15．RLC串联谐振电路
16．日光灯电路连接
17．改善功率因数实验
18．互感的测量
19．三相电路及功率的测量
20．R-C选频网络实验
21．二端口网络的研究
22．单相变压器实验
23．三相异步电动机的使用与起动
24．三相异步电动机的正、反转
25．三相异步电动机的Y-△起动
26．三相异步电动机的顺序控制
27．三相异步电动机的能耗制动

（2）模拟部分实验

1．二极管的正、反相特性
2．晶体三极管的输入、输出特性
3．晶体管共射极单管放大器
4．两级阻容耦合放大电路
5．负反馈对放大器性能的影响
6．场效应管放大器
7．差动放大电路
8．运算放大器指标测试
9．集成运算放大器的基本应用
(多种模拟运算电路)
10．集成运算放大器非线性应用（多种波形发生器）

11．变压器耦合推挽功率放大器
12．0TL功率放大器
13．集成功率放大器
14．单相桥式整流电路
15．串联型晶体管直流稳压电源
(设计性实验)
16．集成直流稳压电源
17．单结晶体管特性
18．单结晶体管触发电路
19．晶闸管简单测试
20．晶闸管可控整流电路

利用上述20项实验元器件还可完成下面实验项目

1．电压负反馈偏置电路
2．分压式电流负反馈偏置电路
3．用二极管稳定工作点
4．共基极放大电路
5．共集电极放大电路
6．共源极基本放大电路
7．场效应管共漏极电路
8．场效应管共栅极电路
9．单管阻容放大电路
10．变压器耦合放大电路
11．甲类功率放大电路
12．串联电流负反馈电路
13．串联电压负反馈电路
14．并联电压负反馈电路
15．并联电流负反馈电路
16．共基共射极放大电路
17．自举射极输出电路
18．NPN一PNP直接耦合放大电路
19．用负反馈消除自激振荡
20．晶体管开关作用
21．变压器反馈式振荡电路
22．电容三点式振荡电路
23．电感三点式振荡电路
24．差动放大电路的基本形式
25．长尾式差动放大电路
26．双电源长尾式差动放大电路
27．运放用作交流比例放大
28．反相输入保护措施
29．同相输入保护措施
30．电源极性错接的保护
31．RC高通电路
32．利用三极管来保护器件
33．差动输入运算电路
34．快速积分电路
35．模拟一阶微分方程电路

36．模拟二阶微分方程电路
37．基本对数运算电路
38．实用微分电路
39．反对数放大基本电路
40．简单的过零比较电路
41．利用二级管作为上限检测幅度选择电路
42．下限幅度选择电路
43．RC无源网络的低通滤波电路
44．同相输入一阶低通滤波电路
45．反相输入一阶低通滤波电路
46．简单的二阶RC滤波电路
47．典型二阶RC有源低通滤波电路
48．典型二阶高通有源滤波电路
49．基本带通滤波电路
50．典型带通滤波电路
51．矩型波振荡电路
52．宽度可调的矩形波发生器
53．幅频可调的锯齿波发生器
54．单相半波整流电路
55．单相全波整流电路
56．电容滤波电路
57．电容滤波带电阻负载
58．RC滤波电路
59．基本LC滤波电路
60．二倍压整流电路
61．三倍压整流电路
62．基本稳压电路
63．基本调整管稳压电路6
64．具有放大环节的稳压电路
65．单相半波可控硅整流
66．电子调压电路
67．电子催眠器一一趣味性实验一
68．电子门铃电路一一趣味性实验二
69．电子报警电路一一趣味性实验三

（3）数字部分实验

1．TTL集成逻辑门的参数测试
2．CM0S逻辑门的参数测试
3．TTL集成电极开路门与三态输出门的应用
4．与、非、或、与非门电路实验
5．半加器电路实验
6．全加器电路实验
7．RS触发器实验
8．D触发器实验
9．JK触发器实验
10．T触发器实验
11．JK型触发器转换成D触发器
12．D型触发器转换成JK触发器
13．计数器实验
14．MSI移位寄存器及其应用
15．译码器及其变换方式

16．MSI数据选择器及逻辑设计
17．微分型单稳态电路
18．环形多谐振荡器
19．利用门电路构成编码器分配器、选择器
20．组合电路的设计之一一一编码转换
21．组合电路的设计之二一一显示电路
22．同步时序电路的设计
23．计算机时序电路的设计
24．集成定时器测试及应用
25．CM0S集成A/D、D/A转换电路实验
26．二极管非门、或非门电路
27．三极管非门、与非门、或非门电路
28．异步十进制减法计数器
29．异步十进制加法计数器
30．综合能力培训实验一一电子秒表

（4）电气控制部分实验

1．闸刀开关正转控制线路
2．接触器点动正转控制线路
3．具有自锁的正转控制线路
4．具有过找保护的正转控制线路
5．倒顺开关控制正反转控制线路
6．接触器联锁的正反转控制线路
7．按钮联锁的正反转控制线路
8．按钮接触器复合联锁控制线路
9．自动往返行程控制线路
10．接触器控制串联电阻降压起动线略
11．时间继电器控制串联电阻降压控制线路
12．手动Y/△降压起动
13．接触器控制Y/△降压起动
14．时间继电器控制Y/△降压起动

15．QX3-13型Y/△自动起动控制线路
16．半波整流能耗制动控制线路
17．全波整流能耗制动控制线路
18．C620车床电气控制线路
19．手动降压起动
20．单相运行反接制动控制线路
21．电动葫芦电气控制线路
22．C6163车床电气控制线路
23．控制电路联锁控制线路
24．主电路联锁控制线路
25．直流电机启动
26．直流电机的调速
27．直流电机的反转
28．直流电机制动实验

（5）PLC可编程控制部分：

1．与、或、非逻辑功能实验
2．定时器、计数器功能实验
3．跳转、分支功能实验
4．移位寄存器实验
5．数据处理功能实验
6．微分、位操作实验
7．交通信号灯PLC自动控制实验
8．搅拌器的PLC自动控制实验
9．LED数码官显示PLC自动控制实验（实物）
10．四层电梯的PLC自动控制实验（实物）
11．加工中心刀具库选择控制实验（实物）

12．艺术彩灯造型的PLC控制实验
13．电机的自动控制实验（实物）
14．步进电机的PLC控制（实物）
15．模拟电视发射塔实验实验
16．自动送料装车系统控制实验
17．自动售货机实验
18．自动成型实验
20．邮件自动分拣实验
19．水塔自动供水控制系统实验
21．自动洗衣机控制系统模拟实验
22．电镀过程控制实验

（6）PLC综合实验部分

1．PLC控制三相电动机动机启动停止
2．PLC控制三相异步电动机正转、反转
3．PLC控制三异步电动机顺序启动

4．PLC控制三相异步电动机往返运动
5．PLC控制三相异步电动机Y/△启动

（7）、增加单片机实验项目：
MCS-51单片机实验
软件实验
外部数据存储器扩展

实验一清零程序
实验二拆字程序
实验三拼字程序
实验四数据区传送子程序
实验五数据排序实验
实验六查找相同数个数
实验七无符号双字节快速乘法子程序

实验八多分支程序
实验九脉冲计数（定时/计数实验）
实验十电脑时钟（定时器、中断器综合实验）
实验十一二进制转换到BCD
实验十二二进制转换到ASCII
实验十三八段数码管显示
实验十四键盘扫描显示实验

硬件实验
自搭接硬件电路实验提示

实验一P1口亮灯实验
实验二P1口转弯灯实验
实验三P3.3输入，P1口输出
实验四工业顺序控制（中断控制）
实验五8255A.B.C输出方波
实验六8255PA口控制PB口
实验七8255控制交通灯
实验八简单I/O口扩展实验
实验九A/D转换实验
实验十D/A输出方波
实验十一电子音响

实验十二继电器控制
实验十三步进电机实验
实验十四8253方波
实验十五串并转换实验
实验十六外部存储器扩展实验
实验十七MCS-51串行口应用实验㈠——双机通信
实验十八MCS-51串行口应用实验㈡——与PC机通信
实验十九温度闭环控制
实验二十小直流电机调速实验
实验二十一外部中断（急救车与交通灯）

8088/8086系列微机实验
软件实验

实验一清零程序
实验二拆字程序
实验三拼字程序
实验四数据区移动
实验五数据排序实验
实验六找“零”个数

实验七32位二进制乘法
实验八多分支程序
实验九显示子程序
实验十键盘扫描显示实验
实验十一二进制转换到BCD
实验十二二进制转换到ASCII

硬件实验
自搭接硬件电路实验提示

实验一8255并行口实验㈠：A.B.C口输出方波
实验二8255并行口实验㈡：PA口控制PB口
实验三8255并行口实验㈢：控制交通灯
实验四简单I/O口扩展
实验五A/D转换实验
实验六D/A转换实验㈠：输出方波
实验七D/A转换实验㈠：输出锯齿波
实验八8259中断控制器实验

实验九定时／计数器：8253方波
实验十继电器控制
实验十一8251串行通信实验㈠：自发自收
实验十二8251串行通信实验㈡：与PC通信
实验十三步进电机控制
实验十四小直流电机调速实验
实验十五温度闭环控制
实验十六音频驱动实验

MCS-96单片机实验
软件实验

实验一清零程序
实验二拆字程序
实验三拼字程序
实验四数据区传送子程序
实验五数据排序实验
实验六查找相同数个数
实验七无符号双字节快速乘法子程序
实验八多分支程序
实验九定时器1实验——定时中断
实验十定时器T1和T2同时产生中断

实验十一80C196外部中断实验
实验十二80C196软件方法产生中断
实验十三利用HSI测脉冲宽度
实验十四利用HSI测量单脉冲宽度
实验十五利用HSO产生单脉冲
实验十六利用HSO产生连续脉冲
实验十七软件定时器
实验十八80C196A/D转换实验
实验十九利用80C196的PWM产生各种波形
实验二十二进制转换到BCD进制转换到ASCII

硬件实验
自搭接硬件电路实验提示

实验一P1口亮灯实验
实验二P1口转弯灯实验
实验三P2.6输入，P1口输出
实验四工业顺序控制
实验五8255A.B.C输出方波
实验六8255PA口控制PB口
实验七8255控制交通灯
实验八简单I/O口扩展实验
实验九A/D转换实验
实验十D/A输出方波

实验十一继电器控制
实验十二8253方波
实验十三80C196串行口实验
实验十四LED七段数码管显示实验
实验十五键盘显示综合实验
实验十六音频驱动实验
实验十七步进电机实验
实验十八直流电机实验
实验十九外部中断（急救车与交通灯）
