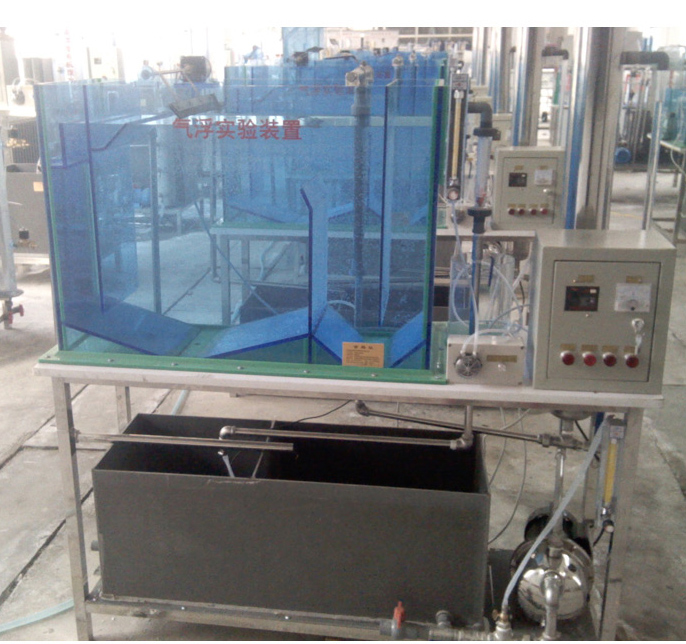

YUY-HJS02平流式溶气加压气浮实验装置
发布时间：2017-11-16 点击次数：次
深化对加压溶气气浮系统及其各部分的组成，溶气水释、加深对悬浮颗粒浓度、操作压力、气固比、释气量与澄清效果间的关系的理解；能直接观察微气泡的产生与气浮池的工艺流程。气浮池结构采用竖流式，并用射流器进氧，无噪音。
二、实验项目
1、确定气浮处理系统的设计运行参数；
2、深化对加压溶气气浮系统及其各部分的组成，运行过程及其操作和控制要点，溶气水释放的表现特征及浮渣的形成的理解；
3、加深对悬浮颗粒浓度、操作压力、气固比、释气量与澄清效果间的关系的理解。
三、技术参数
1、装置外形尺寸：1400mm×700mm×1700mm；
2、处理水量160L/h，溶气压力：0.3～0.6Mpa，回流比可调；
3、电源：220V单相三线制；功率：1500W。
四、装置配置
1、有机玻璃制件的气浮反应池1套；
2、一体化原水箱和清水箱；
3、气体计量瓶、释气瓶；
4、溶气罐：直径为219mm，高度为600mm，由不锈钢制成，按照国家标准压力容器焊接，额定压力1.6Mpa，工作压力0.2-0.5Pa；
5、水泵：功率：95W，扬程：6m，流量：18L/min；
6、溶水加压磁力驱动水泵1台；
7、空气压缩机（0.4～0.7升L/h）1台；
8、搅拌机 ；
9、排污清洗系统一套；
10、流量计2个：量程10～100L/h；
11、电控箱、漏电保护器、控制开关、搅拌机调速器等；
12、连接管道及球阀等；
13、不锈钢支架（带移动轮）等组成。
