Protel DXP原理图设计基础
发布时间：2017-06-15 点击次数：次
【目标】
熟悉原理图设计界面，会新建与保存设计文件，会设置图纸大小、方向、颜色和格点以及放置元器件。
【范例】

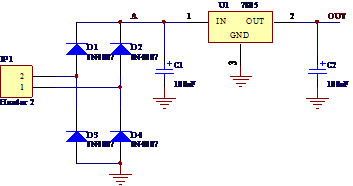

绘制出如图1-1所示的稳压电源电路原理图，其中纸型设置为A4、改变工作区颜色、方向设置为水平方向，最后将图纸命名为“Power-7805.SchDoc”进行保存。
图1-1 稳压电源电路原理图
【步骤】
1.建立PCB 设计项目，启动原理图编辑器并保存新建原理图文件
（1）从 Protel DXP 的主菜单下执行命令 File/New/PCB Project，建立一份PCB设计项目，如图1－2所示。

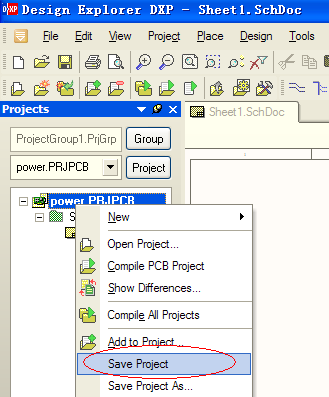

在“Projects”面板中使用鼠标右键单击项目“PCB Project1.PrjPCB”，将弹出如图1-3所示的保存菜单。在该菜单中选择“Save Project”命令，在弹出保存文件对话框，命名为Power.PRJPCB。如图1－4所示。
图1－3 工程保存菜单 图1－4 工程管理窗口
（2）在该设计项目下新建一份SCH原理图，相应的菜单执行命令为 File/New/Schematic, 将其命名为Power-7805.SCHDOC。

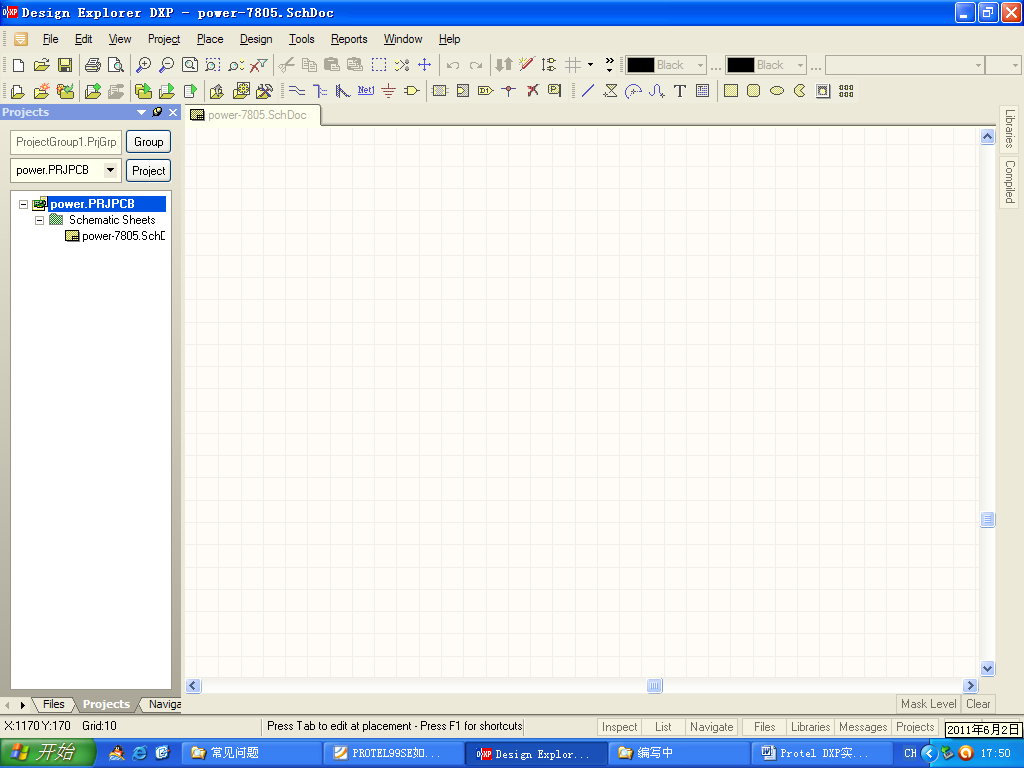

执行File/New/Schematic命令，打开原理图编辑器，在“Projects”面板中使用鼠标右键单击原理图文件标签“Scheet1.SchDoc”，在弹出的保存菜单中选择“Save”命令，完成对该原理图文件的保存,名为“Power-7805.SchDoc”,如图1-5所示。
图1-5 原理图编辑器界面
2. 设置图纸参数

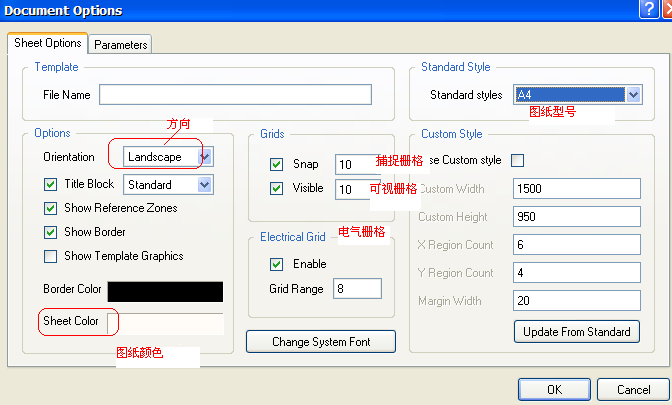

图纸参数设置可在“Document Options”对话框中完成，执行Design/Option命令，即可打开图纸参数设置对话框，如图1-6所示。图纸方向的设置，在该对话框“Options”选项区的“Orientation”下拉列表框中，选择“Landscape”项为图纸水平放置。
在“Options”选项区的“Scheet Color”栏中，改变工作区颜色。同时在“Standard Styles”下拉列表框中设置图纸尺寸，选择A4纸型，其他选项保持默认设置，单击“OK”按钮，即可完成图纸参数设置。
图1－6 图纸参数设置对话框
3.绘制原理图
绘制电路原理图主要有如下几步：查找并放置元器件、设置元器件属性、绘制元器件间的电器连接和放置网络标号。
（1）查找并放置元件
放置元件首先要查清元件所在库。（常用元件见附录1）

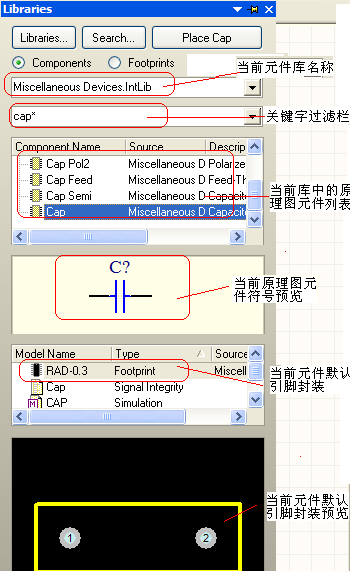

① 原理图设计界面的下方有一排按钮，单击 Libraries（库）按钮，弹出如图1－7所示的库对话框。
Protel默认加载常用元件杂项集成库Miscellaneous Devices.IntLib和常用接插件杂项集成库Miscellaneous Connectors.IntLib。
在库文件面板中浏览原理图元件，找到二极管、电容等原理图元件。
为了加快寻找的速度，可以使用关键字过滤功能，由于二极管的原理图元件名称为Diode，因此可以在关键字过滤栏中输入Diode或Dio*（*为通配符，可以表示任意多个字符），既可找到所有含有字符Dio的元件。
常用元件的关键字：
DIO:二极管
CAP：电容
RES：电阻
PNP：PNP型三极管
NPN：NPN型三极管
图1－7 库对话框

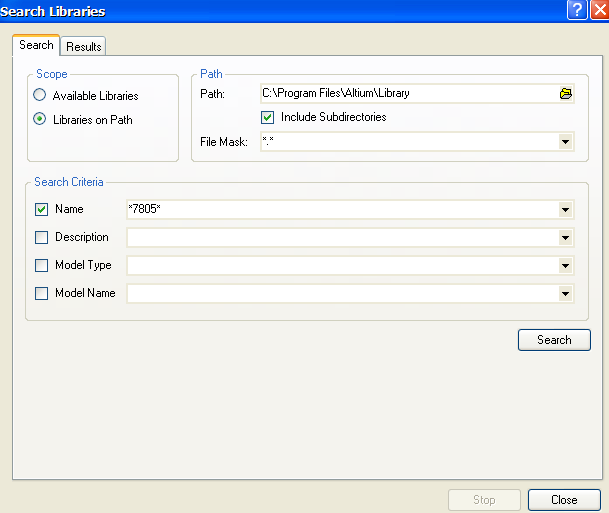

② 对于常用库中没有的元器件，单击图1－7对话框中的 Search 按钮，弹出如图1－8所示的库搜索对话框。
③在 Scope选项区域中确认设置为 Libraries on Path，单击 Path右边的打开图标按钮，找到安装的 Protel DXP 库的文件夹路径，如C:\Program Files＼Altium\Library。同时确认Include subdirectories复选项被选定。
④在Seach Criteria（搜索标准）选项区域中可以使用Name、Description、MdelType、Model Name组合来说明要搜索的元件，例如要搜索三端稳压器7805元件相关的可以在Name文本框中键入 *7805* 。
⑤单击 Search 按钮开始搜索，查找结果会显示在 Result对话框中，如图1—9所示。
图1－8库搜索对话框

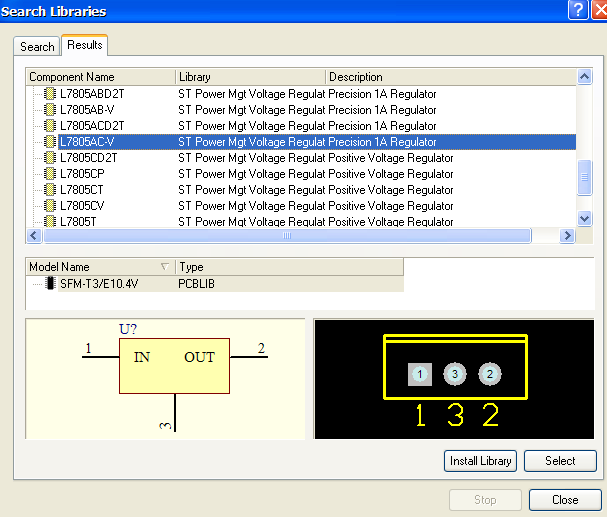

图1－9搜索结果对话框
可以看到很多匹配搜索标准的元件型号，选择一款适合的元件原理图符号和封装。这里选择元件L7805AC-V，属于ST Power Mgt Voltage Regulator.IntLib库。能否找到所需要的元件关键在于输入的规则设置是否正确，一般尽量使用通配符以扩大搜索范围。
⑥单击Install Library 按钮，库就添加到当前项目中。在当前项目中就可以取用该库中的所有元件。

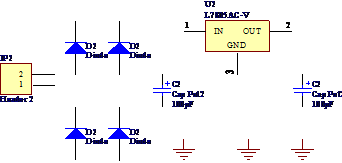

在完成了对一个元件的查找后，可以按照稳压电源电路原理图的要求，依次找到其他元件。如图1－10所示。
如需翻转操作，可用鼠标左键按住该元件，并敲空格键进行0°、90°、180°和270°四种角度的翻转，敲X、Y进行水平翻转与垂直翻转。
图1－10电源电路元件
（2）修改元器件的属性

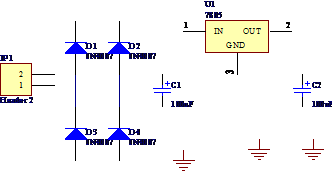

在放置好的元器件上双击鼠标左键（也可以在放置过程中，按Tab键，在弹出的对话框中修改元器件属性）将弹出属性设置对话框，更改其中的元件标号及其它参数，效果如图1-11所示。
图1-11 修改元器件属性后的效果
（3）绘制元器件间的电器连接并放置端口
用绘制导线工具
来连接元器件间的引脚。效果如图1-12所示。
图1－12 连好线的电路
（4）放置网络标号
单击网络标号工具
，放置网络标号。在放置的过程中，按Tab键在弹出的对话框中设置网络标号的属性，放置网络标号后的效果如图1-1所示。
至此，该稳压电源电路原理图绘制完成。再点击保存。
