本节将对信号源部分作进一步的介绍和讲解。它的模块示意图如图3-1所示。

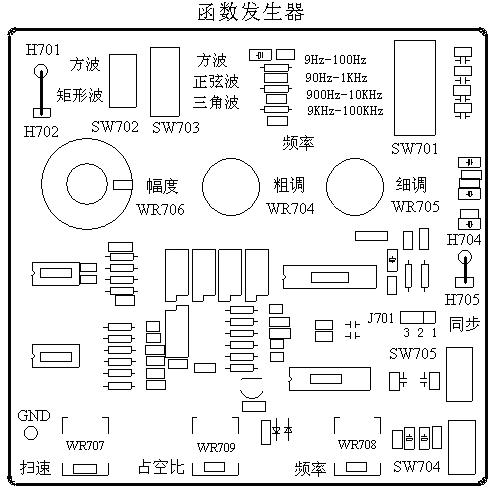

图3-1    信号源模块示意图
首先，对信号源部分的各个元器件作一个介绍：
SW703：波形选择开关（正弦波、三角波、方波）
SW702：波形选择开关（方波、矩形波），此开关在SW703置于“方波”时使用。矩形波是指占空比可调的方波。
SWR706：频段选择开关，选择的是电容值，选择的电容值越大则频率段越低。
幅度电位器（WR706）：信号幅度调节旋钮
频率：由粗调（WR704）和细调（WR705)两个旋钮组成
SW704：矩形波频段选择开关，分二档
WR708：矩形波频率调节旋钮
WR709：矩形波占空比调节旋钮

SW705：扫频电压频段选择开关，分二档
WR707：扫频电压频率调节旋钮（扫速）

H702：函数信号输出测量点
H704、H705：扫频电压测量点
J701：当短路口置于1、2位置时，扫速旋钮不可用，当开关置于2、3位置时，扫速旋钮可用。

可进行如下的实验步骤进行信号波形的观测：
1、实验系统加电，在SW702、SW703选择开关上选择一种信号，如正弦信号；
2、在H701上接示波器进行观察；
3、调节信号的幅度调节旋钮，可在示波器上观察到信号幅度的变化；
4、调节信号的频率调节旋钮，分粗调和细调，可在示波器上观察到信号频率的变化，在SWR706上选择不同的频段，可改变频率的调节范围；
5、将开关J701置3、2位置，调节WR707扫速调节旋钮，在H704，H705上可观察到扫速的变化；
7、在SW702、SW703选择开关上选择其它的信号类型，重复上面的步骤进行波形的观察。
8、如果选择矩形波，则调节WR708，可改变矩形波频率，调节WR709时可改变占空比。改变SW704，可选择矩形波的频段，有二档。
