机械装调技术综合实训依据相关国家职业标准及行业标准，结合各职业学校、技工院校“数控技术及其应用”、“机械制造技术”、“机电设备安装与维修”、“机械装配”、“机械设备装配与自动控制”等专业的培养目标而研制。主要培养学生识读与绘制装配图和零件图、钳工基本操作、零部件和机构装配工艺与调整、装配质量检验等技能。提高学生在机械制造企业及相关行业一线工艺装配与实施、机电设备安装调试和维护修理、机械加工质量分析与控制、基层生产管理等岗位的就业能力。
一、产品特点
实际操作性强:依据国家职业标准,行业标准和岗位要求设备各种实际工作任务,以职业实践为主线,通过亲身实践,真正提高学生的动手技能与就业能力
适用面广:基于机械装调技术中的钳工基本操作,装配,测量及调速,质量检验的工作过程进行设计,可满足实训教学,工程训练及职业技能竟赛需要。

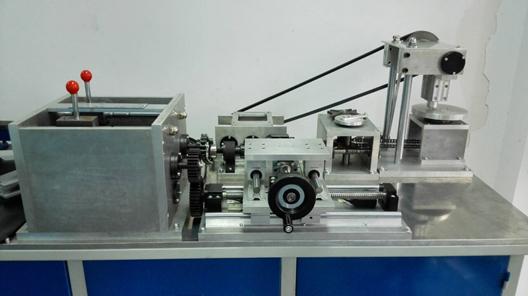

模块化设计:由多种机械工作台组成,可独立模块训练,也可综合训练。如:二维工作台、多级变速箱、间歇回转台、冲床机构、离合器机构等.
综合性强:培养学生的机械识图,常用工具和量具的选择及使用、机械零件的机构工艺与调整,装配质量检验等综合能力。
二、实训项目
1.钳工基本操作技能实训
1).划线技能实训
2).锉削技能实训
3).钻削技能实训
4).攻,套螺纹技能实训
2.变速箱的装配与调整根据装配图及装配工艺要求,进行轴承、轴、键、滑移齿轮、箱体等的装配与调整.
3.离合器装配与调整根据装配图及装配工艺要求,完成离合器的装配与位置调整.
4.减速箱的装配与调整根据装配图及装配工艺要求,完成减速箱的装配与调整.
5.冲床机构的装配与调整根据装配图及装配工艺要求,完成冲床的装配与调整.
6.间歇回转工作台的装配与调整根据装配图及装配工艺要求,进行齿轮,四槽槽轮,轴承座,轴承等的装配与调整
7.二维工作台的装配与调整根据装配要求,进行直线导轨,滚珠丝杆,轴承,支座等的装配与调整
8.机械传动的安装与调整
1).同步带轮传动机构的装调
2).链轮传动机构的装调
3).齿轮传动机械的装调
4).整个机构组装成一个系统,按要求进行调整,达到预定功能
9.二维工作台的位置控制过程
1).了解二维工作台位置精度控制的原理
2).二维工作台位置控制的调整
三、主要技术参数:
输入电源：220V
交流减速电机1台：额定功率120W，减速比 1:20
外形尺寸（实训台）：1800mm×720mm×825mm
安全保护：具电流型漏电保护，安全符合国家标准
软件配置
1、机械装配技术仿真实训软件1套
可实现以下功能
①设备的基本知识及介绍
②设备的主要组成器件的结构及工作原理
③设备的整机运行与仿真
④变速动力箱的虚拟拆装、三维动画运行演示
⑤精密分度头的虚拟拆装、三维动画运行演示
⑥工件夹紧装置的虚拟拆装、三维动画运行演示
⑦自动钻床进给机构的虚拟拆装、三维动画运行演示
⑧自动打标机的虚拟拆装、三维动画运行演示
⑧投标文件中提供软件演示的截图，要求界面清晰
2、机械类实训室安全教育仿真软件1套
该软件应能够展示各类机械设备的安全操作方法，安全注意事项，机械伤害和易发生的机械事故，常见事故的发生原因、防 止措施以及各种安全标志、安全色及标牌等。能够对学生进行 机械设备方面的各种安全教育，提高学生的安全意识，使学生掌握一些安全基本知识和自我保护常识，熟悉各种事故产生的 原因和处理事故的措施，让学生在遇到危险时能采取一定的安 全措施，预防或减少事故的发生
3、机械装配技能视频教学软件1套
本视频以机械装配技能综合实训平台为依托，呈现形式以视频加语音讲解，重点展示设备的组成结构、操作方法、工作流程 等内容，使学生对实训平台有一定的了解，为后期的实操训练 提供帮助。
五、装置基本配置：

序号	名称	型号及规格	数量
1	实训台	实训台外形尺寸：≥1800mm×720mm×800mm；全钢结构，桌子带储存柜，带抽屉； 铝制平板：1100mm×720mm×20mm； 钳工台：720mm×700mm×30mm。	1台
2	电源控制箱	设在台面下方，带滑动导轨，通电调试时拉出操作，控制箱包括单相漏电断路器、电源指示灯、操作说明、调速器等。	1台
3	交流减速电机	120W	1台
4	调速器	适用电机：6～90W； 调速范围：90～1400r/min。	1个
5	带传动机构	主要配置有：同步带、同步带轮、键、轴、轴承、支座、端盖、交流减速电机等。	1套
6	链传动机构	主要配置有：单排链、链轮、键、轴、轴承、支座、端盖等。	1套
7	离合器机构	主要配置有：离合螺母,拨叉杆,直齿圆柱齿轮、伞齿、键、轴、轴承、支座、端盖等。	1套
8	多级变速箱	主要配置有：箱体、齿轮、轴承、花键轴、间隔套、键、端盖、手动换档机构等。	1套
9	二维工作台	主要配置有：滚珠丝杠及螺母副、直线导轨和滑块、工作台面、轴承、轴承座、端盖、垫块等。	1套
10	减速器	主要配置有：直齿圆柱齿轮、轴承、支架、轴、端盖、键等。	1套
11	间歇回转工作台	主要配置有：四槽槽轮、工作台面、蜗轮、蜗杆、键、轴、轴承、支座、端盖等。	1套
12	冲床机构	主要配置有：曲轴、连杆、滑块、支架、键、轴、轴承等。	1套
14	配件	使用说明书、备用螺丝、调节手柄、防锈油、零件盒及清洗油槽等。	1套
15	机械装配技术仿真实训软件		1套
16	机械类实训室安全教育仿真软件		1套
17	机械装配技能视频教学软件		1套

工具、量具配置

序号	名称	型号及规格	数量	备注
1	内六角扳手	9件套六角扳手	1套	套装工具
2	呆扳手		4把	套装工具
3	活动扳手		1把	套装工具
4	整形锉		6把	套装工具
5	锉刀		4把	套装工具
6	板牙架、板牙		1套	套装工具
7	绞杠、丝锥		1套	套装工具
8	划线工具		1套	套装工具
9	样冲		1个	套装工具
10	锤子		2把	套装工具
11	螺丝刀套装		4把	套装工具
12	锯弓		1把	套装工具
13	尖嘴钳		1把	套装工具
14	钢丝钳		1把	套装工具
15	三角套筒扳手		1把	套装工具
16	钢丝刷		1把	套装工具
17	铁皮剪		1把	套装工具
18	角尺		1把	套装工具
19	直尺		1把	套装工具
20	吹塑工具箱		1个	套装工具
21	台虎钳	150	1个
22	划线平板	300×300	1块
23	紫铜棒		1根
24	外卡簧钳		1把
25	拉马		1个
26	冲击套筒		1套
27	截链器		1把
28	刮刀		1把
29	游标卡尺	测量范围：0～150mm，分度值：0.02mm	1把
30	百分表	测量范围：0～10mm,带磁性表座	1个
31	千分尺	测量范围：0～25mm	1把
32	游标万能角度尺	测量范围：0～320º	1把
33	塞尺	测量范围：0.02～1.00mm	1把
34	条式水平仪	规格：ST150读数值：0.02mm/m	1个
