晶闸管的派生器件
发布时间：2017-06-15 点击次数：次
（1）快速晶闸管（Fast Switching Thyristor——FST）
有快速晶闸管和高频晶闸管。
快速晶闸管的开关时间以及du/dt和di/dt的耐量都有了明显改善。
从关断时间来看，普通晶闸管一般为数百微秒，快速晶闸管为数十微秒，而高频晶闸管则为10ms左右。
高频晶闸管的不足在于其电压和电流定额都不易做高。
由于工作频率较高，选择快速晶闸管和高频晶闸管的通态平均电流时不能忽略其开关损耗的发热效应。
（2）双向晶闸管（Triode AC Switch——TRIAC或Bidirectional triode thyristor）
可以认为是一对反并联联 接的普通晶闸管的集成。
门极使器件在主电极的正反两方向均可触发导通，在第Ｉ和第III象限有对称的伏安特性。
双向晶闸管通常用在交流电路中，因此不用平均值而用有效值来表示其额定电流值。
双向晶闸管的电气图形符号和伏安特性a) 电气图形符号 b) 伏安特性
（3）逆导晶闸管（Reverse Conducting Thyristor——RCT）
是将晶闸管反并联一个二极管制作在同一管芯上的功率集成器件，不具有承受反向电压的能力，一旦承受反向电压即开通。
具有正向压降小、关断时间短、高温特性好、额定结温高等优点，可用于不需要阻断反向电压的电路中。
逆导晶闸管的电气图形符号和伏安特性a) 电气图形符号 b) 伏安特性
（4）光控晶闸管（Light Triggered Thyristor——LTT）
是利用一定波长的光照信号触发导通的晶闸管。
由于采用光触发保证了主电路与控制电路之间的绝缘，而且可以避免电磁干扰的影响，因此光控晶闸管目前在高压大功率的场合。
光控晶闸管的电气图形符号和伏安特性 a) 电气图形符号 b) 伏安特性
有快速晶闸管和高频晶闸管。
快速晶闸管的开关时间以及du/dt和di/dt的耐量都有了明显改善。
从关断时间来看，普通晶闸管一般为数百微秒，快速晶闸管为数十微秒，而高频晶闸管则为10ms左右。
高频晶闸管的不足在于其电压和电流定额都不易做高。
由于工作频率较高，选择快速晶闸管和高频晶闸管的通态平均电流时不能忽略其开关损耗的发热效应。
（2）双向晶闸管（Triode AC Switch——TRIAC或Bidirectional triode thyristor）
可以认为是一对反并联联 接的普通晶闸管的集成。
门极使器件在主电极的正反两方向均可触发导通，在第Ｉ和第III象限有对称的伏安特性。
双向晶闸管通常用在交流电路中，因此不用平均值而用有效值来表示其额定电流值。

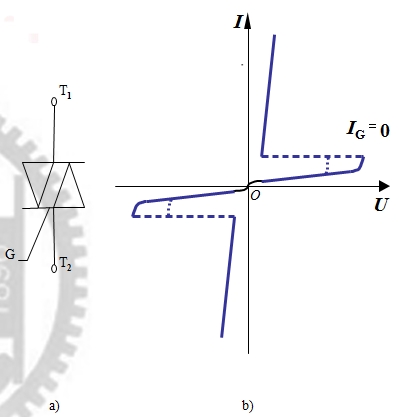

双向晶闸管的电气图形符号和伏安特性a) 电气图形符号 b) 伏安特性
是将晶闸管反并联一个二极管制作在同一管芯上的功率集成器件，不具有承受反向电压的能力，一旦承受反向电压即开通。
具有正向压降小、关断时间短、高温特性好、额定结温高等优点，可用于不需要阻断反向电压的电路中。
逆导晶闸管的电气图形符号和伏安特性a) 电气图形符号 b) 伏安特性
是利用一定波长的光照信号触发导通的晶闸管。
由于采用光触发保证了主电路与控制电路之间的绝缘，而且可以避免电磁干扰的影响，因此光控晶闸管目前在高压大功率的场合。

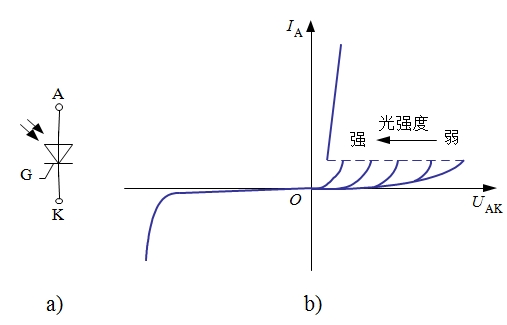

光控晶闸管的电气图形符号和伏安特性 a) 电气图形符号 b) 伏安特性
