、实验目的：
了解金属箔式应变片的应变效应，单臂电桥工作原理和性能。
二、实验仪器：
应变传感器实验模块、托盘、砝码、数显电压表、±15V、±4V电源、万用表（自备）。
三、实验原理：
电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为
                 （1-1）
式中 为电阻丝电阻相对变化；
为应变灵敏系数；
为电阻丝长度相对变化。

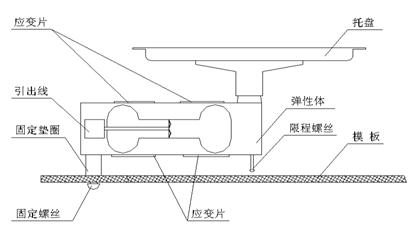

金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感组件。如图1-1所示，将四个金属箔应变片分别贴在双孔悬臂梁式弹性体的上下两侧，弹性体受到压力发生形变，应变片随弹性体形变被拉伸，或被压缩。

图1-1 双孔悬臂梁式称重传感器结构图
通过这些应变片转换弹性体被测部位受力状态变化，电桥的作用完成电阻到电压的比例变化，如图1-2所示R5=R6=R7=R为固定电阻，与应变片一起构成一个单臂电桥，其输出电压
           （1-2）
为电桥电源电压；
式1-2表明单臂电桥输出为非线性，非线性误差为L=。

图1-2 单臂电桥面板接线图
四、实验内容与步骤
1．应变传感器上的各应变片已分别接到应变传感器模块左上方的R1、R2、R3、R4上，可用万用表测量判别，R1=R2=R3=R4=350Ω。
2．差动放大器调零。从主控台接入±15V电源，检查无误后，合上主控台电源开关，将差动放大器的输入端Ui短接并与地短接，输出端Uo₂接数显电压表（选择2V档）。将电位器Rw3调到增益最大位置（顺时针转到底），调节电位器Rw4使电压表显示为0V。关闭主控台电源。（Rw3、Rw4的位置确定后不能改动）
3．按图1-2连线，将应变式传感器的其中一个应变电阻（如R1）接入电桥与R5、R6、R7构成一个单臂直流电桥。
4．加托盘后电桥调零。电桥输出接到差动放大器的输入端Ui，检查接线无误后，合上主控台电源开关，预热五分钟，调节Rw1使电压表显示为零。
5．在应变传感器托盘上放置一只砝码，读取数显表数值，依次增加砝码和读取相应的数显表值，直到200g砝码加完，记下实验结果，填入下表。

重量(g)
电压(mV)

6．实验结束后，关闭实验台电源，整理好实验设备。
五、实验报告
1．根据实验所得数据计算系统灵敏度S＝ΔU/ΔW（ΔU输出电压变化量，ΔW重量变化量）；2．计算单臂电桥的非线性误差δ_f1=Δm/y_F..S ×100％。
式中Δm为输出值（多次测量时为平均值）与拟合直线的最大偏差；y_F·S为满量程（200g）输出平均值。
六、注意事项
实验所采用的弹性体为双孔悬臂梁式称重传感器，量程为1kg，最大超程量为120％。因此，加在传感器上的压力不应过大，以免造成应变传感器的损坏！
