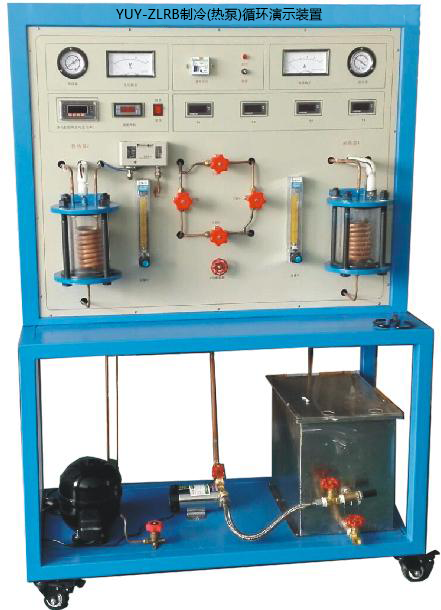

YUY-ZLRB制冷(热泵)循环演示装置
发布时间：2019-01-03 点击次数：次
适用于制冷、空气调节、食品冷冻、家电等专业的教学。系统中的压缩机、蒸发器、冷凝器采用透明耐压玻璃作壳体，可直接观察到制冷剂的蒸发和冷凝现象，并通过进出水温的变化可观测制冷效果。
二.主要配置：
实验装置由电量热器、制冷系统、温度测试、流量测量以及控制系统等组成。可以测定吸气压力、排气压力、量热器内压力、吸气温度、排气温度、量热器入口温度、量热器温度、室内环境温度；测量量热器的电功率以及压缩机输入功率。
1.控制屏 采用工业铝型材底架，控制屏为双层亚光密纹喷塑结构，造型新颖；底架上布置制冷系统，可 直观展示制冷系统结构；正面设有电源控制及测量仪表功能板；底部装有四个带刹车的万向轮，便于移动和固定。
2.交流控制单元 单相三线220V交流电源供电，经漏电流保护器控制总电源，动作电流30mA
3.制冷系统 1匹全封闭压缩机、卧式壳管式冷凝器、视液镜、干燥过滤器、手动节流阀、储液器和干式蒸发器；制冷量：160Kcal/n，制冷剂：F11，不锈循环水量：流量3吨，扬程9米，流量计：4-90L/h；
4.不锈钢水箱：49×35×30cm；
5.外形尺寸：1000×500×1500mm 工作电压：220V 功率：200W
四.实训功能：
1、进行制冷循环过程和热泵演示，可观察制冷工质的蒸发、冷凝过程及压缩机的工作现象。
2、可演示多种实验现象：热泵循环，制冷循环
3、可演示制冷系统的常见故障
4、可演示空调水系统的循环原理
5、可演示对比四种节流装置在制系统中的制冷效果；
6、认知制冷系统中多节流阀作用和结构样式
7、研究制冷系统中的制冷剂回流热泵原理。
