一.实验目的
1.通过观察饱和蒸汽压力和温度的关系，加深对饱和状态的理解，从而树立液体温度达到对应液面压力的饱和温度时，沸腾便会发生的基本概念；
2.通过试验数据的整理，掌握饱和蒸汽P-T关系图表的绘制方法；
3.观察小容积的饱态沸腾现象。
二.技术参数

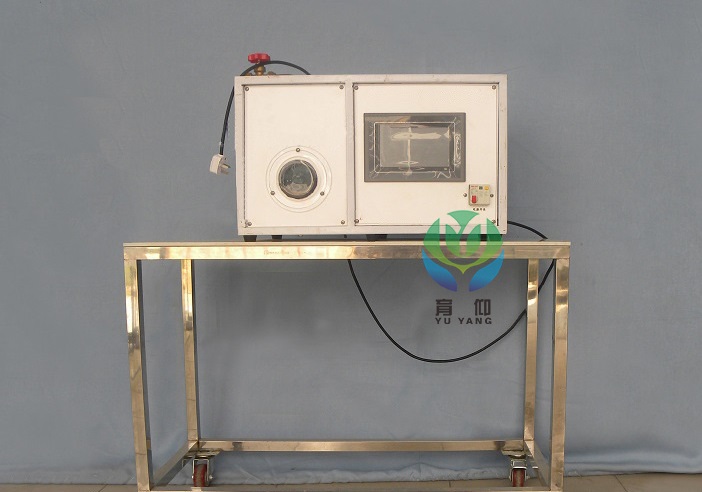

1.不锈钢高压蒸汽发生器：由不锈钢法兰、紫铜管、高温钢化玻璃，管式加热片和高温布及外壳组成，不锈钢法兰：4片，外径150mm，内径100mm。紫铜管：内径为80mm，厚度为2.5mm，长度为140mm，折边宽度为10mm，测温紫铜管外径8mm，高为24mm，测压紫铜管外径为8mm，高为100mm，测压管使用3/8活接连接铜管。高温钢化玻璃：直径为95mm，厚度为15mm。管式加热片：1组，串联。高温布：玻璃纤维；不锈钢高压电蒸汽发生器内的温度0～170℃（压力为0.1～0.8MPa）；
2.压力传感器：PCM300，测量铜管上测压管的压力即蒸汽发生器内水蒸气的压力；
3.温度传感器：K型热电偶；
4. PLC模块：SIEMENS CPU224，CPU214集成了I/O输入、输出点，模拟量AI/AQ点，及RS485通讯口，其中I/O来控制设备启停、加热等，AI/AQ来采集和控制设备实验数据，通讯口用上位机连接来控制、监控实验设备；
5.固态调压器：输入，4-20mA，输出，9-250VAC，50-60HZ；
6.交流电压变送器：输入，AC 0-220V，输出，DC 4-20mA（直流，PLC采集），精度，0.5%；
7.电源：24V电源，MS-150-24，输入，110-170VAC，3.5A，170-264VAC，1.8A，50-60HZ。输出，+24VDC，5A；
8. 彩色触摸式液晶显示屏：SamKoon，7寸，与PLC通过RS485通讯，通过图形元件结合变量来采集实验数据，通过按钮元件来控制设备启停，并且通过历史数据表格来记录历史数据，利用XY曲线来观察数据变化趋势；
9.装置外形尺寸：600×350×350mm。
三.主要配置
不锈钢高压电蒸汽发生器、压力传感器、温度传感器、散热风扇、耐高压透明保护视窗（高温钢化玻璃）、PLC模块、固态调压器、压力传感器、交流电压变送器、电源、7英寸彩色触摸式液晶显示屏、提供实验报告测试样本（作为调试验收标准）等。
