一、产品概述
用于学习与实训。由PLC核心单元、开关量输入单元、继电器型开关量输出单元、系列模拟负载、基于三维技术的虚拟负载及接口单元等组成。该装置体积小、功能强、价格低、携带方便。
二、产品特点
（1）可编程控制器实验箱是我公司根据当前教学需要新开发出的实验箱。该实验箱将实验模块集中在一块板上，实验模块比以往的实验台设计更加紧凑、合理，实验项目也更加丰富。
（2）该实验系统的实验项目由基本的指令实验，基本常用电路实验、模块综合实验三部分组成。在实验项目设计开发中充分征求和考虑到用户的意见和要求，使实验由简到难，从而达到一个循序渐进的学习过程。实验项目也充分贴近实际应用和教学大纲的要求。
（3）在实验箱的设计中留出了所有的输入、输出、公共端子，用户可方便扩展自己的模块，以及以后实验系统的升级。

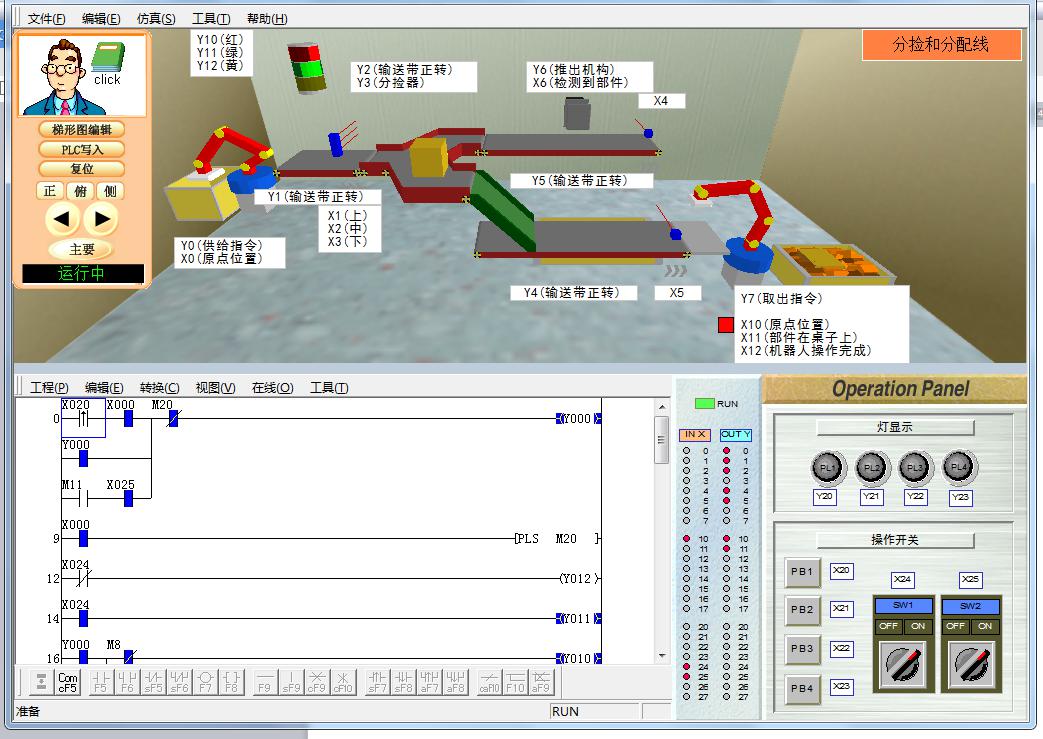

（4）仿真软件

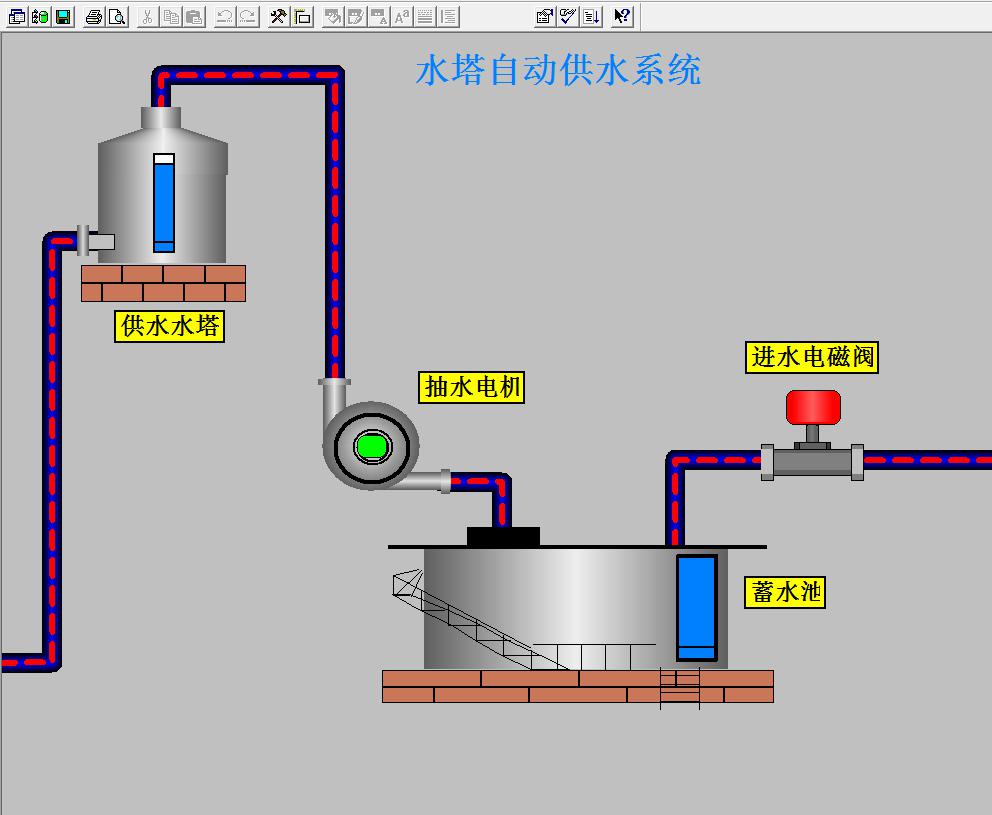

（5）组态监控软件



三、技术性能
1、输入电源：AC:220V50HZ
2、工作环境温度：-10-55℃相对湿度<85%(25℃)
3、主机采用西门子S7-200CPU224、CPU226；S7-1200CPU1212、CPU1214、CPU1215；S7-1500CPU1511；
三菱FX1N-24MR/MT、FX1N-40MR/MT、FX2N-48MR/MT、FX3U-48MR/MT等（价格另议）。
4、实验箱提供8路逻辑开关、8路电平指示灯。
5、所有元件安装在实验箱上，能够观察到通道指示灯。
6、它集可编程逻辑控制器、编程软件、MCGS工控组态软件、模拟控制实验板及实物等于一体。在本实验箱上，可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验。
四、实验内容
可完成以下实验项目：
1、基本指令练习
2、电镀
3、交通灯自动控制
4、液体混合装置自动控制
5、水塔水位控制
6、机械手
7、LED数码管显示
8、自动送料装车系统
9、邮件分拣控制
10、四层电梯自动控制
11、自动洗衣机系统
12、电动机自动控制
13、自控成型机
14、抢答器
五、配置清单

序号	名称	数量	单位	备注
1	实验箱	1	个
2	实验连接线	20	根	自锁紧
3	实验指导书	1	本	纸质
4	PLC编程下载线	1	根	USB-PPI
5	备用保险丝	5	个
6	220V电源线	1	根	品字
7	PLC编程软件	1	套	西门子PLC软件STEP7-MicroWINV4SP3
8	PLC示例实验程序	1	套	提供基本指令练习、电镀、交通灯自动控制、液体混合装置自动控制、水塔水位控制、机械手、LED数码管显示、自动送料装车系统、邮件分拣控制、四层电梯自动控制、自动洗衣机系统、电动机自动控制、自控成型机、抢答器等实验示例程序
9	PLC仿真软件	1	套	三菱，供学习用。
10	组态监控软件	1	套	MCGS
11	基本指令练习实训模块	1	套	已装在实验箱内
12	电镀实训模块	1	套	已装在实验箱内
13	液体混合装置自动控制实训模块	1	套	已装在实验箱内
14	水塔水位控制实训模块	1	套	已装在实验箱内
15	机械手实训模块	1	套	已装在实验箱内
16	LED数码管显示	1	套	已装在实验箱内
17	自动送料装车系统实训模块	1	套	已装在实验箱内
18	邮件分拣控制实训模块	1	套	已装在实验箱内
19	四层电梯自动控制实训模块	1	套	已装在实验箱内
20	自动洗衣机系统实训模块	1	套	已装在实验箱内
21	电动机自动控制实训模块	1	套	已装在实验箱内
22	自控成型机实训模块	1	套	已装在实验箱内
23	抢答器实训模块	1	套	已装在实验箱内
24	交通灯自动控制实训模块	1	套	已装在实验箱内

---
