一、特点

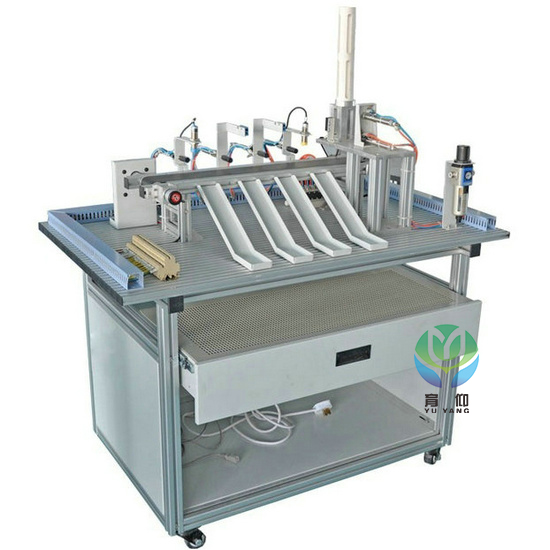

1.装置由底板、实训桌（型材结构）、气动部分、落料机构、物料传送机构、料槽及电气控制等六部分组成。气动部分由电磁阀和气缸组成，物料传送部分由电机和同步传送带组成。
2.电气控制由单相交流电机及减速器、电磁阀、气缸、开关电源、光电传感器、电容传感器、电感传感器、磁性传感器等组成。PLC选用三菱FX1N-40MR（16路继电器输出24路输入）。
3.通过传感器信号采集，PLC编程，对交流电机、电磁阀、进行较复杂的开关量控制、置控制、时序逻辑控制，实现对传送带上的物料进行定位、辨识、分类。
注：静音气泵（用户自行采购），也可由本企业代为采购
二、技术参数
1.输入电源：单相三线~220V±10% 50Hz
2.气源：0.2Mpa~0.55Mpa
3.工作环境：温度-10℃~+40℃相对湿度≤85%（25℃）海拔<4000m
4.装置容量：<0.5KW
5.外形尺寸：1000mm X 640mm X 1200mm
三、装置组成
1.实训装置结构有型材底板结构、铝合金型材实训台组成
2.气动部分由调压过滤阀、电磁阀、调速阀、气缸及磁性开关组成，
3.物料传送部分由单相交流电机及减速器和同步带组成
4.传感器有光电传感器、电容传感器、电感传感器、磁性传感器等组成
四、实训项目
1.单相交流电机正反转控制
2.物料分拣系统的调试
3.气动控制技术应用
4.传感器技术应用
5.电磁铁技术应用
6.分拣出金属与非金属
7.分拣出黑色与白色块
8.分拣出红色与白色块
9.分拣铝质工件到任一料槽
10.分拣金属工件到任一料槽
11.分拣非金属工件到任一料槽
