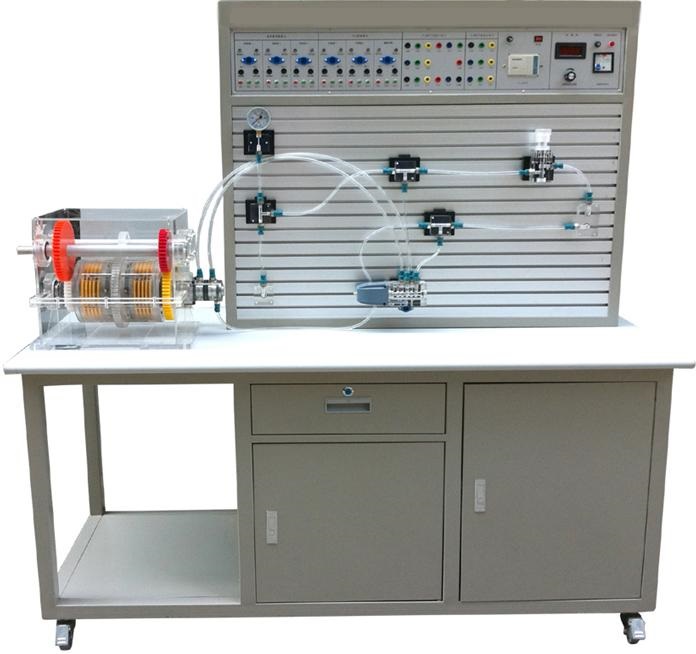

一、湿式离合器变速箱结构与液压PLC控制实训装置概述
透明湿式离合器变速箱与液压元件外壳采用透明有机玻璃加工而成，油路采用防漏透明油管，能清晰直观的观察到元件内部结构和液压流动过程。真实演示湿式离合器变速箱摩擦片分离、结合、换挡、变速动作。可开设液压传动演示、两种控制方式PLC控制与继电器控制的基本回路。适合大中专院校机电类专业“液压传动”、“液压与气压传动”等课程的教学实验需要。
二、湿式离合器变速箱结构与液压PLC控制实训装置主要技术参数
1、电源：AC220V允差±l0%，50Hz；
2、直流电源输入AC220V输出DC24V/3A
3、装置容量：≤1kVA；
4、工作环境温度：－5℃～40℃；
5、工作湿度：≤90%(40℃时)；
6、实训装置外形尺寸：1600mm×750mm×1750mm
7、湿式离合器变速箱外形尺寸：530mm×320mm×350mm
8、液压泵站：
（1）系统额定压力0.8MPa；
（2）定量齿轮泵-电机1套：采用内轴一体式安装，结构紧凑，噪音低；定量齿轮泵：额定流量4L∕min，压力2.5MPa；电机：功率250W，调速范围0－1500r/min。油箱：公顷容积6L、过滤器、L-HL46号液压油。
8、湿式离合器变速箱结构：
（1）离合器缸体由实芯透明机玻璃车削加工而成，缸体厚15mm，可透视内部物体。上面加工内花键槽，主动摩擦片通过花键槽传递动力。
（2）各齿轮、活塞等采用透明有机玻璃及工程塑料制作加工，离合器传动轴轴采用铝棒车削制作。变速箱壳体用透明有机玻璃做成，能够看到内部各轴。
（3）主动摩擦片的外缘有外花键齿槽，通过离合器缸体上的内花键齿槽与离合器缸体配合。被动摩擦片的内缘有内花键齿槽，通过输出齿轮的外花键齿槽与齿轮相连。
（4）螺旋弹簧两端分别支撑于输出齿轮和活塞端面。当离合器缸体通入液压油时，液压油推动活塞移动压紧主、从动摩擦片，使它们结合，实现动力传递。当断开液压油时，螺旋弹簧推动活塞回位，主、从动摩擦片分离，切断动力传递。
（5）活塞与离合器缸体之间采用O型密封圈密封，活塞与轴采用O型密封圈密封。各齿轮通过滚针轴承安装在轴上。各轴通过单列向心圆柱滚子轴承安装于变速箱壳体上。
（6）离合器轴上加工有两个控制油道，分别控制左右的活塞，前端设置旋转接头。动力输入与输出轴的轴端分别有扭矩输入、输出连接的位置。
9、液压元件：
采用透明工艺加工而成，最大工作压力2.0MPa。每个透明液压元件皆配有底板，可方便、随意地安放在操作面板上。油路搭接采用快换接头，而且采用透明软管，可清晰直观看见油路的流动，不漏油。
10、电器控制单元：
（1）PLC主机模块：主机选用三菱FX1S-20MR主机，12路DC输入／8路继电器输出。
（2）配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块，液压元件独立模块等。
11、电磁换向阀：AC24V.吸力3mpa
三、主要特点
1、湿式离合器变速箱结构与PLC控制实训装置主要由实训桌、实训台、湿式离合器变速箱、液压元件和电器控制器件、可编程控制器（PLC）等器件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌抽屉内存放液压元件等。
3、配备常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用半开闭式快换接头，拆接方便，不漏油。
4、实训元件均为透明有机材料制成，便于了解掌握常用液压元件的结构，性能及用途、实训组装回路快捷、方便。
5、实训电气控制单元采用先进的PLC控制，也可以采用独立的继电器控制单元进行电气控制。
四、主要功能
1、真实演示湿式离合器变速箱摩擦片分离、结合、换挡、变速动作；
2、了解湿式离合器液压系统组成及工作原理，各内部结构及工作过程；
3、进行湿式离合器变速箱液压系统拆装和组合、电气控制系统回路实验；
4、透明液压湿式离合器变速箱液压系统换向回路仿真软件：
真实演示湿式离合器变速箱摩擦片分离、结合、换挡、变速动作；了解湿式离合器液压系统组成及工作原理，各内部结构及工作过程。
五、配置清单

序号	名称	型号	数量
1	实训桌		1张
2	实训台		1台
3	PLC主机模块	三菱FX1S-20MR	1块
4	电源模块		1块
5	继电器控制模块		1块
6	PLC控制按钮模块		1块
7	机泵组（泵站系统）		1套
8	透明湿式离合器变速箱	透明元件	1台
9	三位四通电磁换向阀	透明元件	1只
10	先导式溢流阀	透明元件	1只
11	三通接头	透明元件	3只
12	压力表	透明元件	1只
13	透明液压皮管		10米
14	电磁阀通用连接线		1条
15	编程电缆（适配器）	三菱	1条
16	液压油	L-HL46号	5kg
17	油盘		1只
18	螺丝刀（一字、十字）	3×80mm	2把
19	剪刀		1把
20	活动板手		1把
21	尖嘴钳		1把
22	内六角扳手M5		1把
23	内六角扳手M6		1把
24	内卡簧钳		1把
25	外卡簧钳		1把
26	各种密封圈		1袋
27	快速油接头		2只
28	湿式离合器变速箱液压使用说明书		1册
29	三菱PLC编程软件与控制程序	光盘	1盘
